Les débitmètres ultrasoniques et mécaniques se distinguent sur les critères qui déterminent si un débitmètre résistera à une utilisation agricole : la précision maintenue dans le temps, la plage de débits qu’il peut mesurer, la perte de pression qu’il impose à la conduite et le nombre de fluides différents qu’un même instrument peut prendre en charge. Un débitmètre ultrasonique à temps de transit conserve ses performances parce qu’aucun élément interne ne s’use. Un débitmètre à turbine, à roue ou à déplacement positif perd en précision lorsque ses pièces mobiles s’encrassent, et chacun de ces appareils est étalonné pour un seul fluide propre à la fois.

Les débitmètres ultrasoniques surpassent les débitmètres mécaniques (à turbine, à roue ou à déplacement positif) dans l’agriculture, car ils ne comportent aucun rotor soumis à l’usure dans le fluide, conservent leur étalonnage avec l’eau propre, les engrais, les pesticides, les boues, l’AdBlue et le lait sans réétalonnage, mesurent la concentration relative grâce au canal de vitesse du son et détectent l’aspiration d’air par venturi qu’un débitmètre mécanique enregistrerait comme une dose correctement délivrée.

Contexte de la diversité des fluides agricoles

Les exploitations agricoles modernes manipulent de l’eau propre, des solutions fertilisantes, des concentrés de pesticides, des boues, de l’AdBlue, des fluides hydrauliques, du lait, des condensats de biogaz et des lixiviats de compost. Les débitmètres mécaniques ont été conçus pour des fluides propres et stables, dans des environnements contrôlés.

« Mécanique » ne désigne pas un seul instrument. Cela comprend le débitmètre à turbine, dont le rotor est entraîné par le flux et dont la vitesse de rotation est interprétée comme une vitesse d’écoulement ; le débitmètre à roue ou à palette, un rotor partiel qui plonge dans le bord du flux ; et le débitmètre à déplacement positif, qui compte des volumes fixes de fluide au fur et à mesure de leur passage dans des chambres mobiles. Les trois types maintiennent un rotor ou un élément mobile en contact avec le liquide et fonctionnent sur un rapport de réduction limité, c’est-à-dire l’écart entre les débits maximal et minimal qu’un débitmètre mesure avec précision, exprimé sous la forme d’un rapport tel que 100:1. En dessous de cette plage, ils ne distinguent plus correctement les faibles débits, précisément là où apparaissent les dosages lents et les petites fuites.

• Débitmètre ultrasonique à temps de transit : débitmètre qui calcule le débit en chronométrant des impulsions sonores haute fréquence envoyées dans le sens du liquide et à contre-courant ; la différence de temps de transit est proportionnelle à la vitesse d’écoulement. Comme il ne comporte aucune pièce mobile ni autre obstacle dans le passage du fluide, il n’ajoute pas de volume mort et ne s’use pas.

• Débitmètre ultrasonique Doppler : débitmètre qui détermine le débit à partir du son réfléchi par les bulles ou les particules transportées par le liquide. Le Doppler est choisi pour les flux fortement aérés ou chargés en matières solides ; le temps de transit, qui mesure directement les impulsions sonores, est privilégié pour les fluides propres à modérément chargés qui constituent la majorité des applications de mesure agricoles, et c’est la méthode utilisée dans la comparaison ci-dessous.

• Mesure de la concentration par la vitesse du son : le son se propage à des vitesses différentes selon les fluides ; le même capteur ultrasonique lit donc la signature acoustique du fluide en parallèle du débit. Pour un mélange engrais-eau connu à température contrôlée, cela fournit une indication de concentration relative, et pas seulement un débit.

Pourquoi les débitmètres mécaniques échouent-ils avec les fluides agricoles ?

Tous les débitmètres mécaniques échouent au même endroit : la pièce mobile qui est en contact avec le fluide. Ce qui varie, c’est la vitesse à laquelle cela se produit, chaque type présentant son propre point faible :

• Débitmètre à turbine : le rotor repose sur des paliers que les sels dissous et les solides abrasifs encrassent et usent ; son étalonnage dérive donc au cours de la saison.

• Débitmètre à roue ou à palette : un rotor partiel est exposé au bord du flux, où le concentré de pesticide chargé en tensioactifs attaque le joint et le palier qui le maintiennent.

• Débitmètre à déplacement positif : les jeux réduits entre les chambres mobiles sont rayés par les particules fines présentes dans les boues ou les lixiviats, jusqu’à ce que le volume compté ne corresponde plus au volume réel.

Les solutions fertilisantes transportent des sels dissous qui se déposent sur les composants mobiles. Les concentrés de pesticides contiennent des tensioactifs et des composés actifs qui attaquent les joints et les paliers. Les boues et les lixiviats contiennent des particules fines qui abrasent le rotor et l’arbre. Les condensats de biogaz corrodent les pièces métalliques de l’intérieur.

La masse du rotor change à mesure que les dépôts s’accumulent, le frottement des paliers augmente avec l’usure et la relation entre vitesse de rotation et volume écoulé évolue en conséquence, mais le débitmètre continue d’afficher des valeurs comme s’il était toujours précis.

Les dommages apparaissent d’abord à faible débit. Un débitmètre mécanique usé ou encrassé perd sa résolution au bas de sa plage de réduction avant que quiconque ne remarque un problème à plein débit ; le dosage lent de fertirrigation et la petite fuite, c’est-à-dire les débits qui comptent le plus pour la précision des produits chimiques et la détection des pertes, sont donc précisément ceux qu’il cesse de mesurer de manière fiable. Un débitmètre conçu pour une plage de réduction limitée et qui a déjà dérivé ne conserve même plus cette plage réduite.

Un débitmètre ultrasonique mesure le débit de manière acoustique à l’aide de transducteurs situés à l’extérieur du passage du fluide : pas de paliers, pas de rotor, pas de pièces en contact avec le fluide susceptibles de s’user ou d’accumuler des dépôts. Comme rien dans le trajet acoustique ne touche le fluide, le capteur conserve sa précision avec les mêmes engrais, boues et pesticides qui dégradent un rotor, ce qui fait de la robustesse le facteur décisif entre les deux technologies.

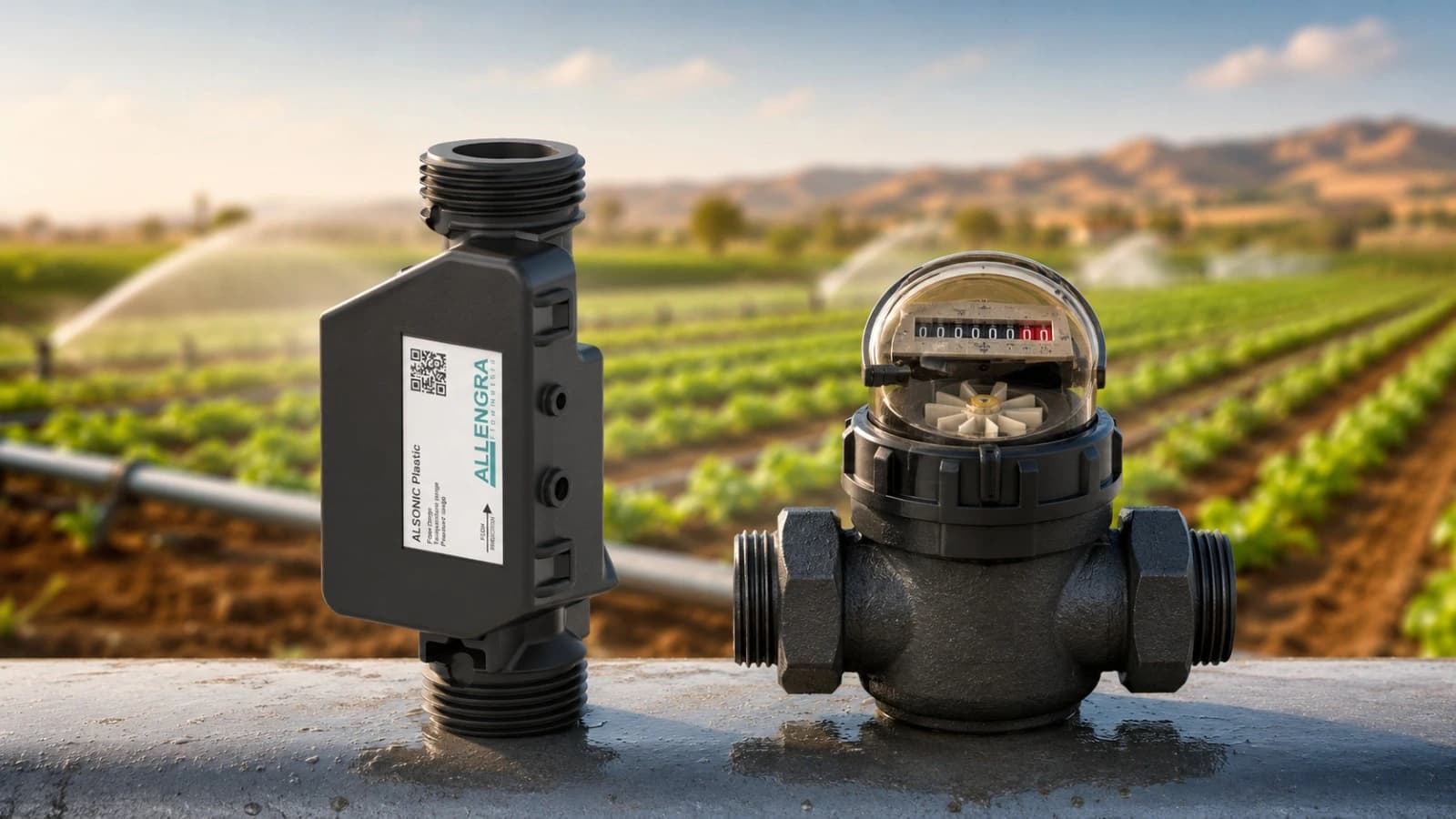

Débitmètres ultrasoniques ou mécaniques, comparaison côte à côte

Les chiffres ci-dessous concernent les débitmètres ultrasoniques à temps de transit, adaptés aux fluides agricoles, comparés aux types mécaniques mentionnés précédemment. Les valeurs de perte de pression et de réduction des débitmètres ultrasoniques correspondent aux mesures réalisées par Allengra sur son capteur pleine section de nouvelle génération ; les données relatives aux modèles mécaniques décrivent le comportement des débitmètres à rotor en fonctionnement.

Note métrologique : la précision des compteurs d’eau est régie par la norme OIML R49 et par la norme ISO 4064, identique et portant les deux logos ; elles définissent les classes de précision (classe 1 plus stricte, classe 2 plus large) et expriment la plage utilisable d’un compteur comme le rapport entre le débit permanent et le débit minimal (Q3 à Q1), sur les points de débit Q1 à Q4. Un rapport plus large signifie que le compteur continue à mesurer avec précision à faible débit, propriété dont dépend le dosage agricole.

Critère de décision : choisissez l’ultrason lorsque la conduite transporte plusieurs fluides, des flux sales, abrasifs ou aérés, lorsqu’un dosage précis à faible débit est nécessaire ou lorsqu’un enregistrement à des fins de traçabilité est requis. Une conduite dédiée à l’eau propre, à débit stable, pour laquelle une dérive aurait peu de conséquences, peut encore être équipée d’un débitmètre mécanique.

Comment une dérive de dosage de 3 % se transforme-t-elle en perte de rendement ?

Un débitmètre mécanique ayant dérivé de 3 % dans un sens ou dans l’autre produit une solution 3 % plus concentrée ou plus diluée que prévu. Sur l’ensemble d’un cycle cultural, l’effet se cumule : dans l’horticulture à forte valeur ajoutée, un déséquilibre nutritif persistant de 3 % suffit à affecter le rendement, l’homogénéité et la qualité, et il se manifeste au conditionnement, pas au niveau du capteur.

Premièrement, la mesure ne dérive pas dans le temps, car rien ne peut s’user. Deuxièmement, le canal de vitesse du son détecte en temps réel les variations de composition du fluide : l’engrais dissous dans l’eau modifie la signature acoustique et fournit une indication de concentration relative pour un mélange connu à température contrôlée.

Cela s’applique également à la concentration des mélanges de pesticides et d’herbicides, qui est vérifiée au point d’application et non dans le réservoir ; les opérateurs cessent ainsi de surdoser « par précaution », ce qui réduit à la fois les dépenses en produits chimiques et la charge environnementale.

Un débitmètre peut-il détecter l’aspiration d’air à travers un injecteur venturi ?

Oui, et il s’agit d’un mode de défaillance qui ne laisse aucune trace dans un système mécanique. Lorsqu’un événement d’entrée d’air dans un venturi (chute de pression, problème sur la conduite d’alimentation, réservoir vide) interrompt l’aspiration, le venturi cesse d’injecter. Un débitmètre mécanique continue d’indiquer un débit, car il mesure le mouvement global de l’eau dans la conduite principale et non le produit chimique entraîné avec celle-ci.

Le relevé d’application indique qu’un traitement a été réalisé, alors que la culture a reçu une quantité quasi nulle de matière active, sans qu’aucune alarme ne soit générée.

Un débitmètre ultrasonique doté d’une détection acoustique des bulles de gaz le détecte en temps réel : un flux chargé d’air présente une signature acoustique distincte ; le capteur signale donc la transition, l’inscrit dans le journal d’application, identifie la zone de la parcelle concernée et permet de planifier un retraitement, au lieu de ne découvrir la défaillance que plusieurs jours ou semaines plus tard.

Comment un capteur ultrasonique vérifie-t-il les phases de nettoyage NEP dans une laiterie ?

Les conduites de lait et les systèmes de nettoyage en place (NEP) des laiteries posent un problème différent : le fluide est de qualité alimentaire, l’hygiène relève de la réglementation et non d’une simple option, et les tâches comprennent la vérification des cycles et le suivi de la concentration des produits chimiques, pas uniquement la mesure du débit.

La surveillance des conduites de lait par des capteurs ultrasoniques fournit des données de débit continues dans un système fermé, sans l’encrassement ni la dérive d’étalonnage dont souffrent les débitmètres mécaniques lors de programmes de traite intensifs ; les données de pression intégrées ajoutent une fonction d’alerte précoce pour les défaillances des manchons et l’aspiration d’air dans le système de vide.

Pendant les cycles de NEP, le même capteur suit les transitions entre produit, détergent et rinçage en surveillant les propriétés acoustiques du fluide en circulation : comme le détergent présente une vitesse du son différente de celle de l’eau et du lait, le capteur sait dans quelle phase se trouve le cycle, et non ce qu’indique la minuterie.

Des fins de cycle fondées sur des mesures réelles plutôt que sur des minuteries fixes réduisent la consommation d’eau chaude et de produits chimiques, car les cycles se terminent lorsqu’ils sont effectivement achevés.

Quelles données de débit les règles de traçabilité des applications chimiques de l’UE exigent-elles ?

Les exigences de traçabilité des applications de produits chimiques agricoles se renforcent sur les marchés européens, avec une évolution vers des preuves documentées de ce qui a été appliqué, à quelle concentration, sur quelle parcelle et à quel moment.

Pour les opérateurs qui utilisent des registres papier ou des saisies manuelles, l’écart entre ce qui était prévu et ce qui peut être vérifié est important.

Un capteur ultrasonique enregistre en continu chaque mesure, la concentration, le volume, le débit, la pression, la température, l’identifiant de zone et l’horodatage, puis les transmet à des registres externes via Modbus ou le système de gestion de l’exploitation.

Un registre de pesticide établi à partir de données réelles du capteur contient la concentration qui a quitté la buse, et non celle qui a été mélangée dans le réservoir.

Si une question relative aux résidus se pose à l’entrée du marché ou si une inspection exige des justificatifs, les données existent déjà avec le niveau de précision demandé par la réglementation. La même logique s’applique aux registres de remplissage en produits chimiques des drones et des pulvérisateurs ainsi qu’à la surveillance des rejets d’eaux usées, y compris les événements de retour de flux qu’un relevé manuel pourrait manquer.

Pourquoi utiliser un seul débitmètre ultrasonique pour tous les fluides agricoles ?

L’argument qui regroupe tous les éléments précédents est simple : un débitmètre ultrasonique à temps de transit n’a pas besoin d’être remplacé selon le fluide. Le même principe prend en charge l’eau propre, la solution fertilisante, le concentré de pesticide, le lait, l’AdBlue, les boues et les lixiviats, sans modification ni réétalonnage entre les fluides.

Un débitmètre à turbine étalonné pour l’eau ne mesure pas précisément une solution fertilisante sans correction tenant compte de la viscosité et de la densité ; celui qui est étalonné pour un produit agrochimique donné doit être remplacé ou réétalonné pour un autre. Au cours d’une saison durant laquelle de nombreux fluides sont utilisés, la gestion de plusieurs débitmètres mécaniques étalonnés, en argent, en temps et en risque d’appliquer le mauvais étalonnage au mauvais fluide, représente un coût réel.

Les débitmètres mécaniques n’ont pas cessé d’être utiles. Sur une conduite dédiée transportant un seul fluide propre à débit stable, lorsqu’une dérive de quelques pour cent n’a aucune conséquence, un débitmètre à turbine ou à roue est moins cher à l’achat et suffisamment précis ; il n’y a donc aucune raison de le remplacer. L’argument d’une plateforme unique est particulièrement pertinent dans les exploitations qui présentent la situation inverse : nombreux fluides, flux sales, dosages à faible débit et registres devant résister à un contrôle.

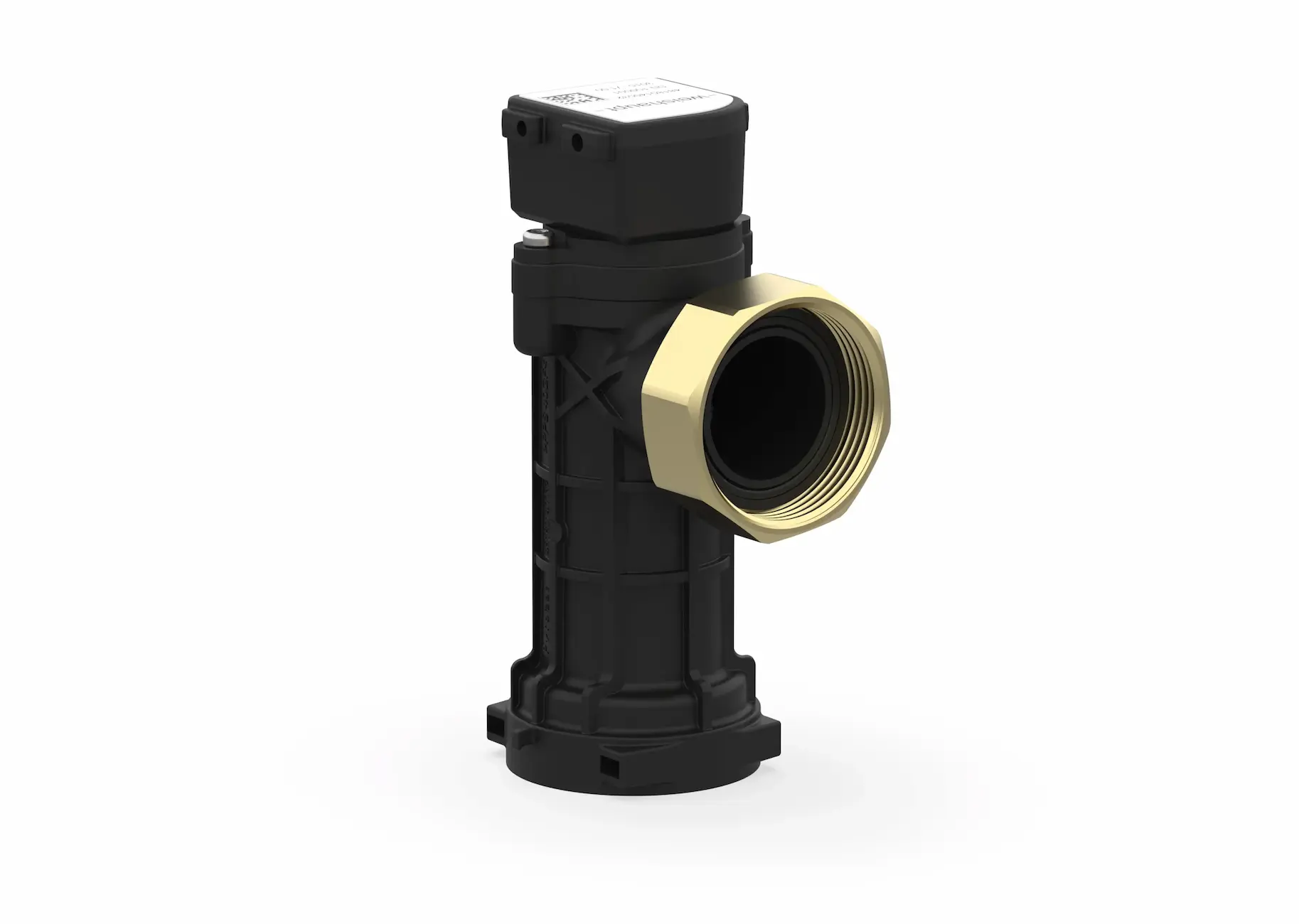

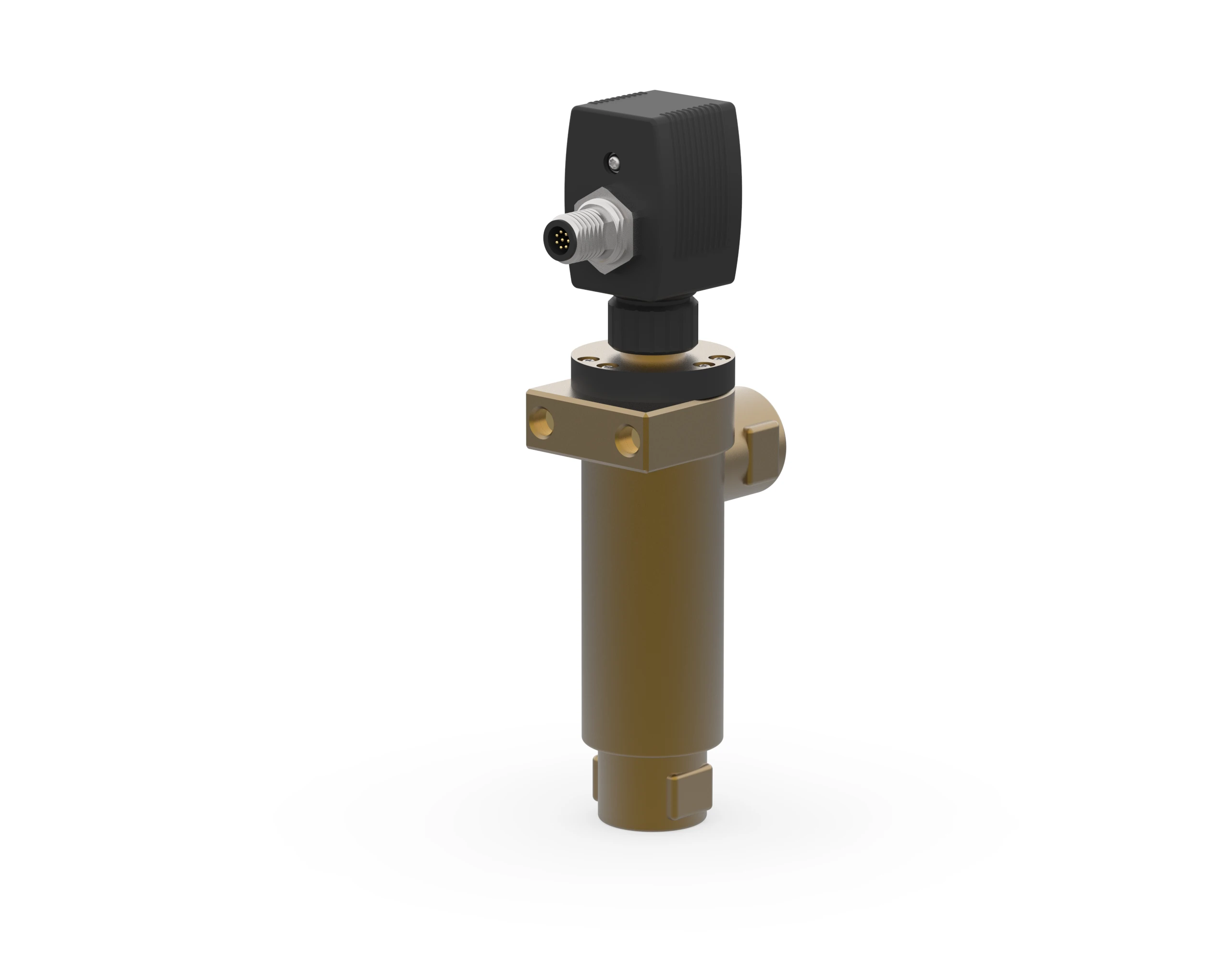

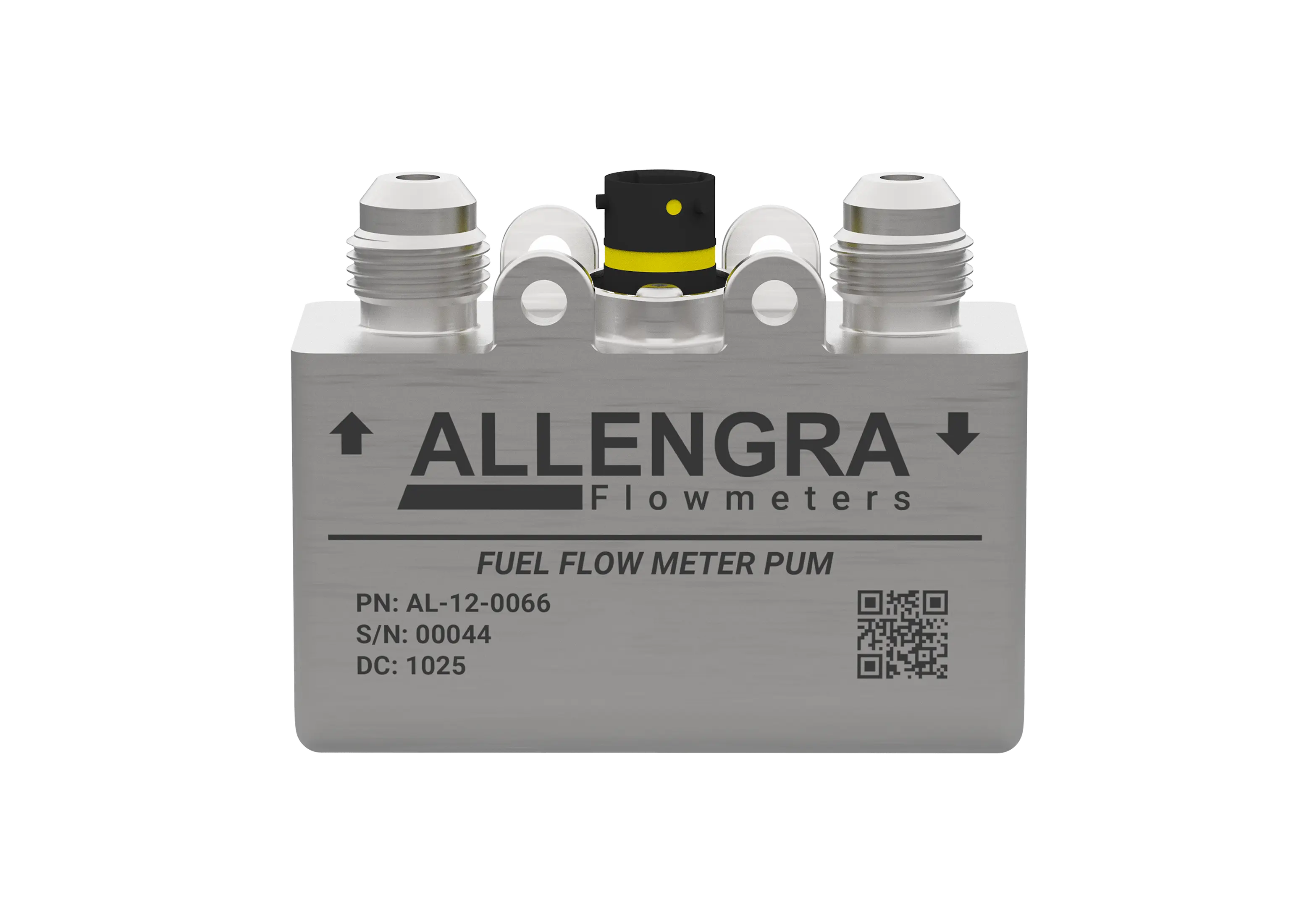

La plateforme ultrasonique d’Allengra couvre les diamètres DN15 à DN50 en laiton et en plastique et DN15 à DN20 en acier inoxydable, avec mesure intégrée de la température et de la pression et sortie numérique (Modbus). La même technologie sert à la surveillance de l’irrigation, aux conduites de lait des laiteries, au dosage des produits agrochimiques et à la mesure de la consommation de carburant des tracteurs, dans le cadre d’une relation avec un fournisseur unique et selon un même principe de mesure ; la gamme complète des applications est présentée sur la page consacrée aux débitmètres ultrasoniques pour l’agriculture.

• L’ultrasonique est le choix par défaut dans les exploitations utilisant plusieurs fluides ; le mécanique reste pertinent uniquement sur une conduite unique, propre, stable et peu critique.

• Une seule plateforme à temps de transit prend en charge l’eau, les engrais, les pesticides, les boues, l’AdBlue, le lait et les lixiviats sans réétalonnage entre les fluides.

• Le canal de vitesse du son mesure la concentration relative ; la détection acoustique des bulles de gaz repère l’aspiration d’air par venturi qu’un débitmètre mécanique enregistrerait comme une réussite.

• Les journaux continus de concentration, de volume, de pression, de température, de zone et d’horodatage répondent au renforcement des règles européennes de traçabilité des applications chimiques.

• DN15 à DN50 en laiton et en plastique, DN15 à DN20 en acier inoxydable, avec mesure intégrée de la température et de la pression et sortie Modbus.

Pour les activités agricoles utilisant plusieurs fluides, telles que la fertirrigation, le dosage de produits agrochimiques, la gestion des boues, le nettoyage NEP des laiteries et la mesure du carburant agricole, lorsque la robustesse est un facteur clé, la mesure ultrasonique est la technologie à standardiser ; les systèmes exclusivement mécaniques ne restent adaptés que sur une conduite unique, propre, stable et non critique.
