Entre en la sala de máquinas de la mayoría de los buques comerciales y encontrará válvulas, indicadores y tuberías diseñados para soportar décadas de uso intensivo. Lo que a menudo no encontrará es una respuesta clara y en tiempo real a una pregunta sencilla: ¿cuánto fluido está circulando realmente por una línea determinada en este momento? Combustible, refrigerante, agua de lastre, agua dulce. En un buque, casi todos los sistemas dependen de que el líquido se desplace por donde debe y al caudal adecuado. Los caudalímetros ultrasónicos se han convertido discretamente en una de las formas más prácticas de responder a esa pregunta, y los armadores y OEM están prestando atención.
Este artículo analiza dónde la medición de caudal ultrasónica ya está demostrando su eficacia a bordo: monitorización del combustible y detección de contaminación, refrigeración del motor y la categoría más amplia de gestión de líquidos a bordo, que incluye el agua de lastre, la producción de agua dulce y los sistemas hidráulicos. También aborda las demás tecnologías de caudalímetros que todavía se utilizan en el sector y en qué situaciones suele tener más sentido cada una.
Control del combustible: consumo, contaminación y costes
Para la mayoría de los buques, el combustible es la partida individual más importante del presupuesto operativo. Solo por eso merece la pena medirlo correctamente. Los caudalímetros ultrasónicos instalados en la línea de suministro de combustible proporcionan a la tripulación datos de consumo en tiempo real, visibles en el puente o enviados directamente al sistema de gestión del buque. En lugar de estimar el consumo a partir de las sondas de los tanques una vez por turno, los ingenieros pueden supervisar el consumo por tramo de viaje, por motor o por ajuste de velocidad, y detectar una desviación en el mismo momento en que se produce, en lugar de hacerlo a posteriori.
En los motores con una línea de retorno, que representa una gran parte de los motores diésel marinos, una configuración de medición diferencial resuelve un problema que los caudalímetros de un solo punto no pueden solucionar. Dos caudalímetros —uno en la línea de suministro y otro en la de retorno— o una única unidad diferencial leen ambas líneas y calculan el consumo neto real como la diferencia entre ellas:
El caudalímetro de suministro registra cuánto combustible sale del tanque.
El caudalímetro de retorno registra cuánto combustible vuelve sin quemarse.
La diferencia entre ambos valores es lo que realmente consume el motor, independientemente de cuánto combustible circule por los inyectores en cada momento.

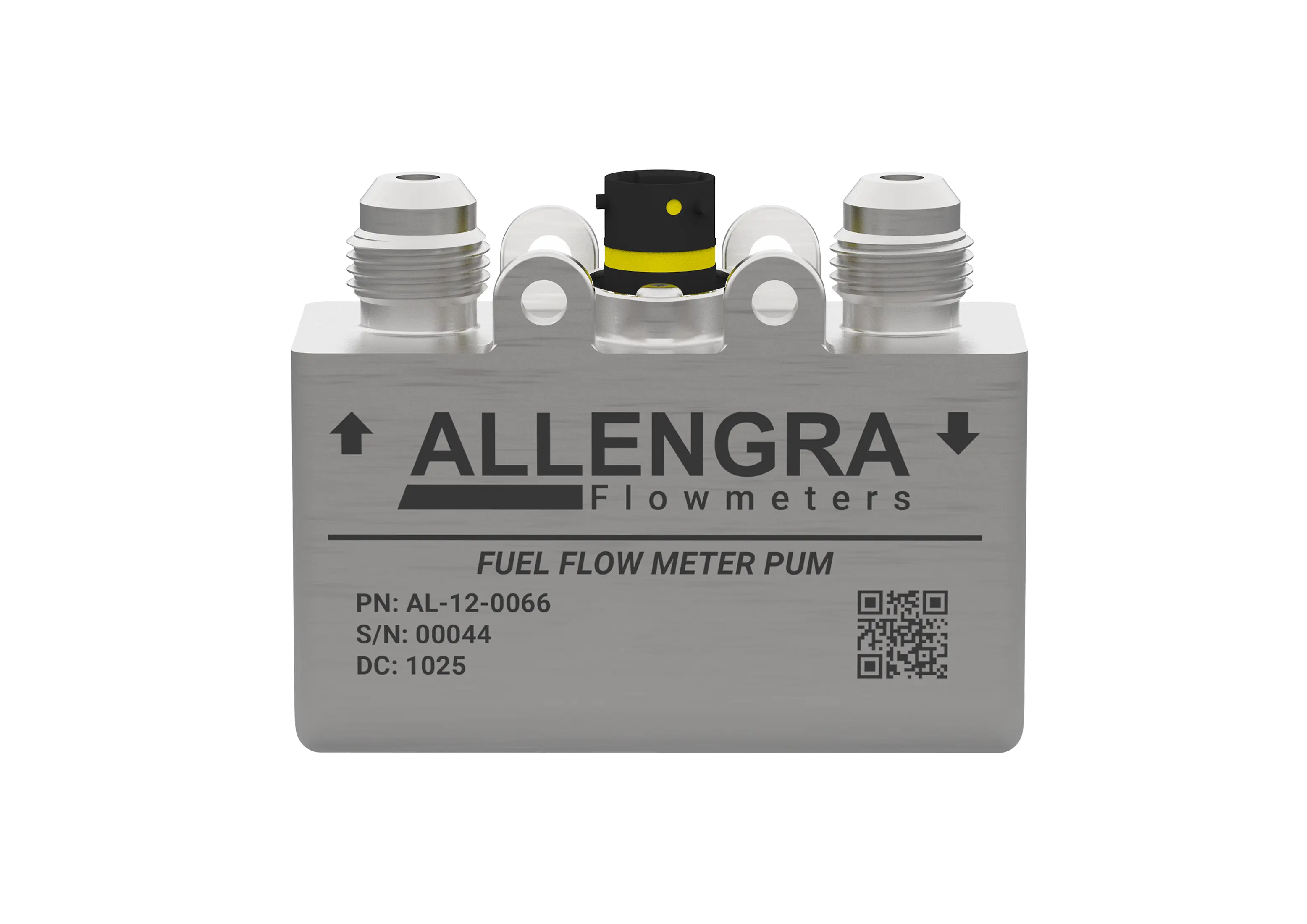

El caudalímetro diferencial de combustible de Allengra, desarrollado originalmente para aplicaciones de competición y automoción, está diseñado precisamente en torno a este tipo de configuración, con un rango de caudal de hasta 1.500 l/h y una precisión de hasta medio punto porcentual del valor medido. Esa tolerancia dice mucho sobre el grado de evolución de la tecnología subyacente.
Existe un segundo beneficio que no requiere ningún hardware adicional. Los caudalímetros ultrasónicos calculan el caudal utilizando la velocidad del sonido a través del fluido, y dicha velocidad es sensible a la composición del fluido. Cuando el combustible se contamina con agua o se adultera durante el suministro, la lectura de la velocidad del sonido se desvía de lo esperado para ese tipo de combustible. El caudalímetro ya genera estos datos como parte de su funcionamiento normal, por lo que la detección de la calidad y la contaminación del combustible se obtiene prácticamente de forma gratuita junto con la medición del caudal. No se necesita un kit de muestreo independiente ni esperar los resultados de un laboratorio. Teniendo en cuenta la frecuencia con la que las disputas durante el suministro de combustible terminan convirtiéndose en discusiones sobre su calidad a posteriori, disponer de estos datos registrados automáticamente vale más de lo que podría parecer en un principio.
Refrigeración del motor: donde los sensores ultrasónicos ya demuestran su valor
Si la monitorización del combustible es una aplicación más reciente, la refrigeración del motor es el ámbito en el que la medición de caudal ultrasónica ha tenido tiempo de demostrar su eficacia. La monitorización continua del circuito de refrigeración garantiza que una caída del caudal, ya sea causada por una bomba defectuosa, una obstrucción o una fuga lenta, active una alarma antes de que la temperatura del motor alcance un punto crítico. Esto es más importante de lo que podría parecer, especialmente en las salas de máquinas no tripuladas, que se están convirtiendo en estándar en los buques modernos. No hay nadie observando un indicador; el sistema debe detectar el problema por sí solo.
Los mismos sensores también miden la concentración de glicol en el refrigerante, calculada a partir de la velocidad del sonido en la mezcla, por lo que la protección anticongelante puede verificarse sin vaciar el circuito ni extraer una muestra manual. En un buque donde cada hora en la sala de máquinas compite con una docena de tareas de mantenimiento, no se trata de una pequeña comodidad.
¿Por qué esta aplicación concreta ha madurado más rápido que otras? En parte porque la tecnología subyacente ya se ha probado durante años en sistemas estacionarios exigentes y los resultados se mantienen. En pruebas de campo independientes realizadas en instalaciones de calefacción, los sensores retirados tras siete años de funcionamiento continuo seguían coincidiendo con sus valores originales de calibración al final de la línea, sin deriva medible ni acumulación significativa en la superficie del sensor, a pesar de años de exposición a agua sin filtrar y cargada de partículas. Este historial de durabilidad es importante en un buque, donde un sensor averiado suele implicar una visita al astillero en lugar de un cambio de cinco minutos.
Algunas características de diseño explican el motivo:
No hay piezas móviles en contacto con el fluido, por lo que no existe ningún componente que pueda desgastarse mecánicamente
Un efecto de autolimpieza provocado por microvibraciones en la superficie del sensor, que permite que siga funcionando en aguas sucias sin mantenimiento
Prácticamente ninguna pérdida de presión a través del sensor, por lo que la bomba de refrigeración no tiene que trabajar más para compensar el propio caudalímetro

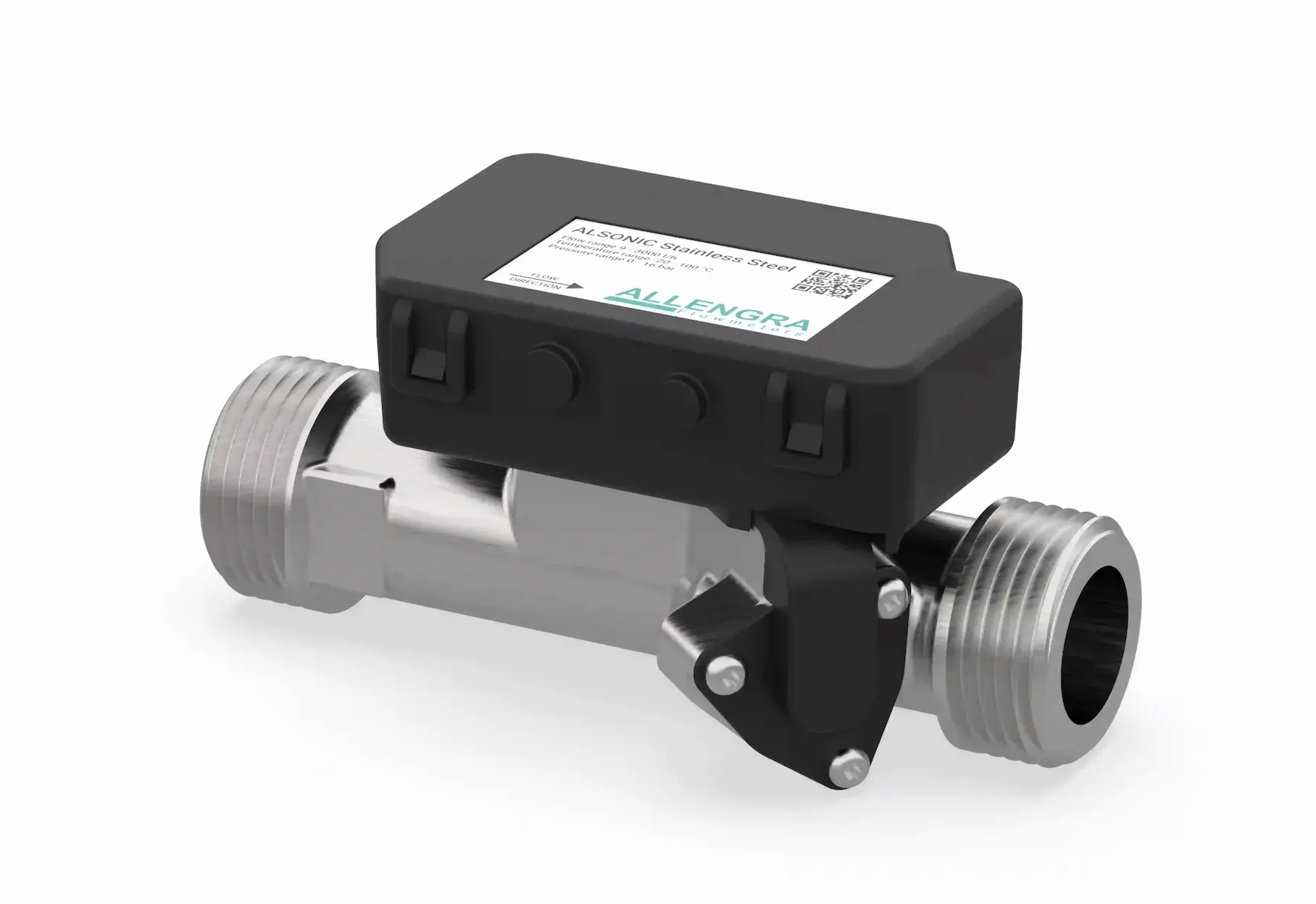

En aplicaciones estándar, la precisión se sitúa aproximadamente entre el 2 y el 3 % del valor medido en un amplio rango de caudal, con valores inferiores al 0,25 % cuando realmente se necesita. Productos como el caudalímetro de acero inoxidable ALSONIC de Allengra están homologados para agua, mezclas de agua y glicol y aceite, a presiones de hasta 16 bar y temperaturas de entre -20 °C y 100 °C, lo que constituye un rango operativo bastante amplio para un solo sensor. Si a esto se añade un rango dinámico típico —relación de reducción— de hasta 1:5000, un solo caudalímetro puede cubrir tanto el flujo mínimo al ralentí como el flujo a plena carga sin cambiar el hardware, algo que los caudalímetros mecánicos generalmente no pueden hacer.
Gestión de líquidos a bordo: lastre, agua dulce e hidráulica
Más allá del motor, un buque es en realidad una red de sistemas de fluidos, y varios de ellos se benefician del mismo enfoque de medición no invasiva.
El agua de lastre es el caso normativo más evidente. Los caudalímetros instalados en las líneas de lastre generan registros precisos del volumen para cada intercambio o ciclo de tratamiento, y esa documentación es exactamente la que se espera durante las inspecciones de control por el Estado rector del puerto. Además, no se trata únicamente de evitar problemas. Saber con precisión cuánta agua se ha movido durante el lastrado ayuda a optimizar el proceso, lo que puede reducir el tiempo de las operaciones realizadas fondeado o de ajuste del trimado en el puerto.
La producción y distribución de agua dulce son otra aplicación natural, especialmente en buques que utilizan sistemas de ósmosis inversa para convertir el agua de mar. Medir la salida de la unidad de ósmosis inversa es importante tanto para la planificación operativa como para confirmar que el sistema satisface la demanda, mientras que medir las líneas de distribución muestra exactamente adónde va el agua una vez producida. Como estos sensores no tienen piezas móviles en contacto con el agua, no existe riesgo de contaminar el agua potable con partículas de desgaste o lubricante, precisamente el tipo de situación que nadie quiere tener que explicar durante una inspección sanitaria.
Los sistemas hidráulicos ofrecen una aplicación menos evidente, pero realmente útil: la detección de fugas. Instale un caudalímetro en el lado de presión de un circuito hidráulico y otro en el lado de retorno, y compare las lecturas. Si con el tiempo sale más fluido de la bomba del que regresa a través de los actuadores, significa que algo dentro del sistema está realizando un bypass interno en lugar de trabajo útil. Detectarlo pronto permite sustituir el componente desgastado durante una parada programada, en lugar de esperar a que falle en plena travesía, bajo carga y en el peor momento posible.
¿Dónde siguen encajando los demás tipos de caudalímetros?
La tecnología ultrasónica no ha sustituido a todo lo demás en un buque, ni pretende hacerlo. Otros tipos siguen siendo habituales, cada uno por un motivo que conviene comprender.
Los caudalímetros mecánicos y de turbina son la opción clásica: sencillos, conocidos y económicos de adquirir. Su punto débil es precisamente lo que evita la tecnología ultrasónica. Las piezas móviles se desgastan, los cambios de viscosidad alteran la calibración con el tiempo y el combustible o el agua sucios aceleran el proceso. Aun así, siguen funcionando en líneas antiguas de agua de servicio general, aceite lubricante y transferencia de combustible de buques más viejos en los que la modernización no es una prioridad.
Los caudalímetros de desplazamiento positivo, del tipo de engranajes y pistones que atrapan y liberan físicamente pequeños volúmenes de fluido en cada ciclo, siguen siendo populares cuando la precisión de suministro es más importante que cualquier otro factor. Son mecánicamente sencillos y altamente repetibles, pero el mismo problema de desgaste se aplica a lo largo de una vida útil prolongada. Por ello, siguen siendo adecuados para trabajos de precisión en pequeños lotes, como la dosificación de aceite lubricante, la inyección de productos químicos y la medición de aditivos.
Los caudalímetros Coriolis ocupan un nicho completamente distinto. En lugar de inferir el volumen, miden directamente la masa, lo que los hace prácticamente inmunes a los cambios en la viscosidad o densidad del combustible. Esta es una ventaja real en la medición oficial de transferencia de custodia durante el suministro de combustible, donde tanto el proveedor como el comprador necesitan un valor que ninguna de las partes pueda cuestionar y donde una medición volumétrica incorrecta durante el suministro ha provocado pérdidas económicas reales para cualquiera de las partes de la transacción. La contrapartida son el tamaño, el peso y el coste. Los caudalímetros Coriolis suelen ser más voluminosos y caros que una unidad ultrasónica clamp-on, una de las razones por las que la tecnología ultrasónica se impone en la monitorización diaria del consumo, pero no tanto en la transferencia de custodia formal.
Los caudalímetros magnéticos —electromagnéticos— completan la lista, pero solo funcionan con fluidos eléctricamente conductores, lo que excluye por completo el combustible y el aceite. A bordo, aparecen principalmente en aplicaciones basadas en agua y no cerca del sistema de combustible.
¿Es la tecnología ultrasónica adecuada para su buque?
Ninguna de estas tecnologías es universalmente la «mejor». La elección adecuada depende de qué se mida, del nivel de precisión necesario y de si el desgaste físico o el contacto con el fluido representan una preocupación real. Sin embargo, para la monitorización del combustible, la refrigeración del motor y la categoría más amplia de gestión de líquidos a bordo, los caudalímetros ultrasónicos siguen apareciendo como la respuesta práctica: no tienen piezas móviles que mantener, no generan una pérdida de presión significativa y proporcionan datos que ya se están generando, ya se trate del consumo, la contaminación o el estado del refrigerante.
Allengra diseña y fabrica sus caudalímetros ultrasónicos internamente, con la flexibilidad necesaria para crear soluciones en contacto con el fluido destinadas a aplicaciones marinas específicas y a los requisitos de los OEM. Para los buques y operadores de flotas que estén evaluando mejoras en la medición de caudal, la página de caudalímetros marinos es un punto de partida razonable.
