Soluzioni ultrasoniche avanzate per la misurazione di precisione del flusso
In Allengra, siamo pionieri nella tecnologia di sensori a ultrasuoni che trasforma il modo in cui le industrie misurano, monitorano e controllano il flusso dei fluidi. Le nostre soluzioni ultrasoniche non invasive offrono precisione senza pari per liquidi e gas, eliminando le limitazioni dei contatori meccanici tradizionali fornendo prestazioni superiori nelle applicazioni più impegnative.
Basati sul principio del tempo di volo, i nostri trasduttori a ultrasuoni misurano la velocità del fluido analizzando la differenza di tempo di transito degli impulsi acustici che viaggiano a monte e a valle. Questo approccio senza contatto garantisce caduta di pressione zero, immunità alle interferenze magnetiche e affidabilità eccezionale—indipendente da pressione, densità o conduttività elettrica.

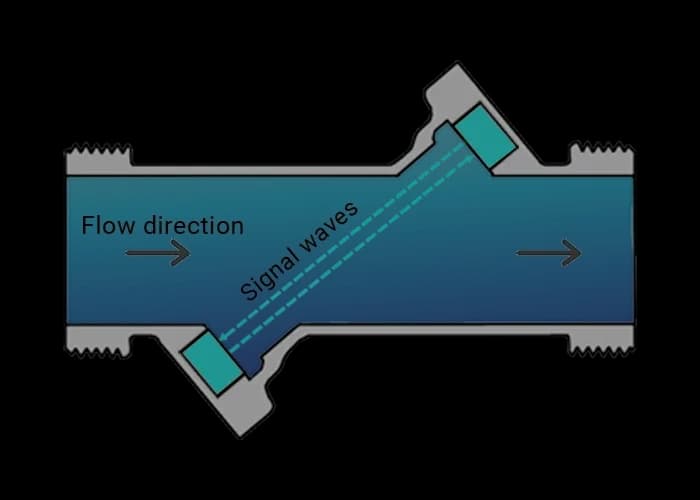

Principio a ultrasuoni - Principio del tempo di volo
Rilevamento di bolle di gas - Tecnologia
Misurazione della temperatura ad alta velocità - Tempo di risposta rapido

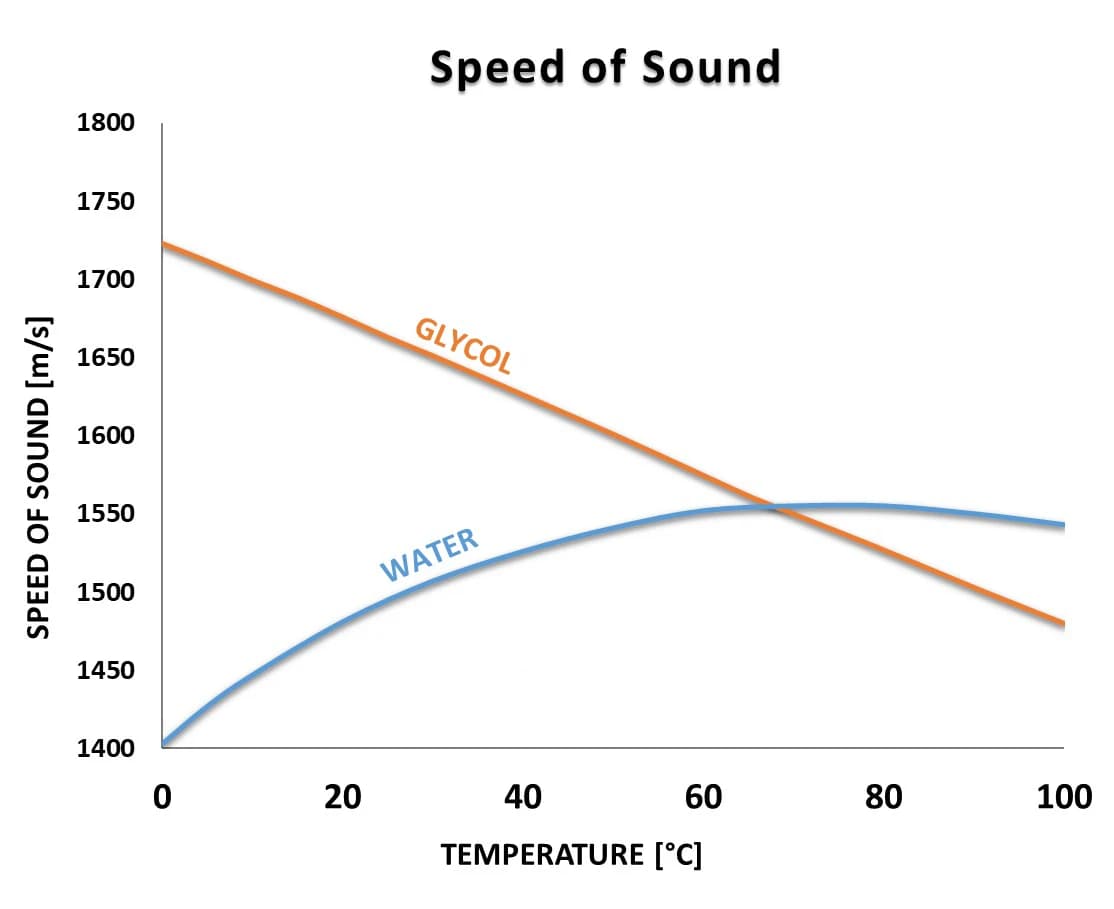

Concentrazione di glicole – Rilevamento della concentrazione di glicole e stima del punto di congelamento
Analisi dei fluidi - Identificazione del fluido
Concentrazione del gas – Misurazione della concentrazione del gas
BASE DI CONOSCENZA
La misurazione ultrasonica tempo di volo invia impulsi acustici tra due trasduttori posizionati con un angolo rispetto al flusso. La differenza di tempo di transito tra gli impulsi a monte e a valle è proporzionale alla velocità del fluido, consentendo un calcolo preciso della portata. Questo principio è indipendente da pressione, densità o conducibilità, rendendolo applicabile ai liquidi puliti. La compensazione della temperatura integrata mantiene la precisione attraverso i range operativi termici.
I sensori a ultrasuoni offrono rapporti di turndown eccellenti, bassa caduta di pressione e immunità alle interferenze magnetiche o elettriche, a differenza dei contatori elettromagnetici o a vortice. L'assenza di parti mobili elimina la manutenzione, estende gli intervalli di servizio e riduce il costo totale di proprietà rispetto ai contatori meccanici. La tecnologia ultrasonica offre prestazioni superiori in applicazioni bidirezionali e a basso flusso dove altri metodi hanno difficoltà con precisione o ripetibilità.
I sensori a ultrasuoni offrono sensibilità superiore a basso flusso e rapporti di turndown più ampi rispetto ai contatori a vortice, che richiedono numeri di Reynolds minimi per generare un distacco di vortice stabile. A differenza della tecnologia a vortice, la misurazione ultrasonica introduce zero caduta di pressione ed è immune al rumore indotto da vibrazioni che può compromettere la precisione dei contatori a vortice. L'assenza di ostruzioni al flusso rende anche i sensori a ultrasuoni ideali per fluidi viscosi e applicazioni dove il disturbo minimo del flusso è critico.
I sensori a ultrasuoni offrono sensibilità superiore a basso flusso e rapporti di turndown più ampi rispetto ai contatori a vortice, che richiedono numeri di Reynolds minimi per un distacco di vortice stabile. A differenza della tecnologia a vortice, la misurazione ultrasonica ha zero caduta di pressione e immunità al rumore indotto da vibrazioni. L'assenza di ostruzioni al flusso rende i sensori a ultrasuoni ideali per fluidi viscosi e applicazioni che richiedono un disturbo minimo del flusso.
I nostri algoritmi di elaborazione del segnale incorporano filtraggio avanzato, media multi-percorso e compensazione della temperatura in tempo reale per respingere il rumore ambientale e le interferenze meccaniche. Gli alloggiamenti dei sensori sono isolati meccanicamente e progettati per ridurre al minimo l'accoppiamento delle vibrazioni nel percorso acustico. Test estesi attraverso profili di vibrazione automobilistici e industriali garantiscono che la precisione di misurazione rimanga entro le specifiche anche in condizioni dinamiche difficili.
