Pourquoi le refroidissement est-il si important dans l’industrie automobile ?
Dans le monde actuel, où tout va très vite, chaque entreprise recherche des solutions pour améliorer la durabilité, les performances et la quantité de données qu’elle peut collecter afin d’exploiter au maximum un moteur, une transmission ou un système de refroidissement.
Aujourd’hui, nous allons détailler l’importance du refroidissement dans les voitures de tous les jours, les voitures de performance sur route et même les voitures de course, en le divisant en deux grands volets : le premier étant la performance et le second, l’efficacité.
Lorsque l’on parle de performance, le facteur principal est la température. Pour obtenir les meilleures performances d’un moteur, le plus de puissance, etc., la température doit être équilibrée, et le système de refroidissement doit maintenir précisément cette température sans sacrifier un autre aspect clé : l’efficacité.
L’efficacité joue un rôle déterminant dans tout ce domaine, car les producteurs OEM doivent calculer à chaque instant du processus de refroidissement la quantité de liquide nécessaire afin d’obtenir une bonne consommation de carburant, d’excellentes performances, etc.
Par ailleurs, les gouvernements appliquent de plus en plus de réglementations et de sanctions ; les véhicules deviennent donc plus complexes afin d’être plus propres et de trouver l’équilibre parfait entre puissance et pollution.
Dans le même temps, la technologie évolue chaque jour plus vite, et les entreprises développent des capteurs high-tech afin de respecter toutes les réglementations relatives au dioxyde de carbone et aux niveaux de pollution en ville liés aux voitures.
Types de refroidissement dans l’industrie automobile
1. Refroidissement par air.
Pour commencer avec la technique la plus courante et la plus ancienne, le refroidissement par air est assez simple, mais peu efficace aujourd’hui car il peine à assurer une uniformité thermique. Les moteurs refroidis par air reposent sur un transfert de chaleur direct des composants du moteur vers l’air ambiant ; le flux d’air (naturel ou forcé par ventilateur) évacue la chaleur par convection. Principalement utilisé sur les voitures classiques.
2. Refroidissement liquide
Avec l’une des techniques les plus répandues, dans un système refroidi par liquide, un fluide caloporteur circule dans des canaux internes du bloc moteur et de la culasse, en absorbant la chaleur des surfaces métalliques. Ce fluide chauffé est ensuite dirigé vers un radiateur, où il s’écoule dans de fins tubes entourés d’ailettes. L’air qui traverse le radiateur extrait la chaleur du fluide, qui est ensuite renvoyé vers le moteur.
Le système transfère en continu la chaleur du moteur vers l’air, mais de façon indirecte via le milieu liquide.
3. Refroidissement par huile
Le refroidissement par huile utilise l’huile moteur elle-même comme vecteur thermique. En circulant dans le moteur, l’huile absorbe la chaleur des pièces mobiles telles que les pistons, les paliers et le vilebrequin. L’huile chaude peut ensuite passer par un refroidisseur d’huile, où elle cède sa chaleur soit à l’air, soit au liquide de refroidissement du moteur. Cela permet d’abaisser la température des composants internes critiques tout en maintenant une lubrification correcte.
4. Refroidissement de suralimentation (intercooling)
Dans les moteurs turbocompressés, l’air admis est comprimé, ce qui augmente sa température. Un intercooler refroidit cet air comprimé avant son entrée dans le moteur. L’air chaud traverse l’intercooler, où la chaleur est évacuée soit par l’air ambiant (air-air), soit par un circuit liquide (air-eau). En abaissant la température de l’air, celui-ci devient plus dense, ce qui permet d’introduire davantage d’oxygène dans la chambre de combustion et d’améliorer l’efficacité et la puissance.
5. Refroidissement de batterie
Les systèmes de refroidissement de batterie gèrent la température des cellules en évacuant l’excès de chaleur lors de la charge et de la décharge. Dans les systèmes refroidis par liquide, le fluide caloporteur circule dans des canaux ou des plaques en contact étroit avec les cellules, absorbe la chaleur et l’évacue vers un échangeur thermique. L’objectif est de maintenir toutes les cellules dans une plage de température étroite et uniforme afin de prolonger la durée de vie de la batterie.
Composants clés
· Plaques/canaux de refroidissement – en contact avec les cellules
· Boucle de refroidissement (ou conduits d’air) – évacue la chaleur de la batterie
· Pompe électrique – fait circuler le fluide
· Chiller (lié à la climatisation) – permet un refroidissement actif sous la température ambiante
· Capteurs de température – surveillent chaque module/groupe de cellules
· Unité de contrôle thermique (logique ECU)
Défis du refroidissement
Le plus grand défi auquel les constructeurs automobiles sont confrontés aujourd’hui en matière de refroidissement consiste à gérer des charges thermiques croissantes dans des systèmes toujours plus complexes, sans sacrifier l’efficacité, la sécurité ou la fiabilité.
La raison est assez simple à comprendre : en raison des nouvelles réglementations et limites imposées par les gouvernements, les constructeurs réduisent la cylindrée et utilisent des moteurs turbocompressés, ce qui génère une contrainte thermique plus élevée, et complexifient les systèmes d’émissions, qui ajoutent des sources de chaleur supplémentaires.
L’efficacité est également un problème, car des systèmes trop complexes ont tendance à consommer de plus en plus d’énergie.
La sécurité peut être compromise par un incendie de batterie EV ou une surchauffe moteur
La fiabilité : les attentes baissent en raison de nombreux cycles thermiques et de la pression
Les réglementations doivent être respectées, car le refroidissement impacte directement l’efficacité énergétique, les émissions et le temps de montée en température
Un seul système ne suffit plus : plusieurs types de systèmes de refroidissement coexistent dans une voiture, et plusieurs fluides différents refroidissent différentes parties du véhicule.
Tout cela conduit à un conflit d’ingénierie fondamental : il faut plus de capacité de refroidissement, mais on ne peut pas se permettre plus d’énergie, d’espace, de coûts ou de complexité.

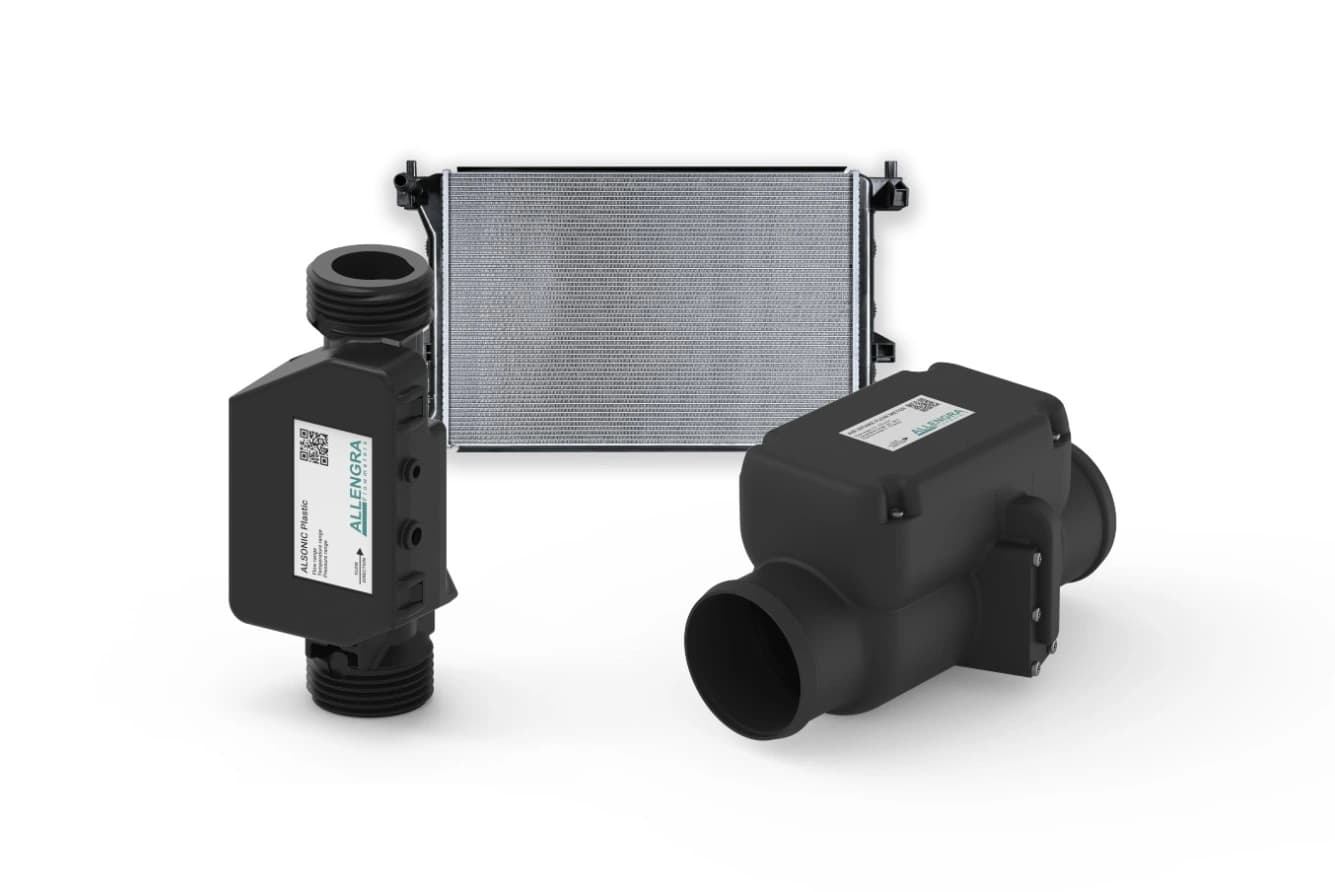

C’est là qu’Allengra intervient avec une solution simple mais très efficace : un débitmètre ultrasonique polyvalent.
Comment cela fonctionne-t-il ?
Un débitmètre ultrasonique utilise des ondes ultrasonores (des sons à très haute fréquence) pour mesurer l’écoulement d’un liquide sans contact mécanique direct. Contrairement aux débitmètres traditionnels, il fonctionne selon le principe du « time of flight », en mesurant le temps nécessaire aux signaux ultrasonores pour se déplacer entre des capteurs afin de déterminer la vitesse du fluide.
Comment ce débitmètre peut-il résoudre tous ces défis majeurs auxquels le secteur automobile fait face aujourd’hui ?
1. Performance. Pour la performance, le débitmètre sait exactement quelle quantité de liquide de refroidissement doit être utilisée et peut optimiser la méthode de refroidissement selon l’usage. Température stable, meilleure efficacité et consommation d’énergie réduite.
2. Sécurité. La détection précoce des défaillances peut prévenir la surchauffe grâce à la détection de bulles de gaz, à la température intégrée et à la détection de débits anormaux. Le système peut passer en mode dégradé (limp mode) ou s’arrêter correctement et en toute sécurité.
3. Fiabilité. Avec une précision de ±2 % et une large plage (9 L/h – 60 000 L/h), il peut détecter la dégradation, les dépôts dans le radiateur au fil du temps, la baisse de performance de la pompe et le vieillissement du fluide. Au lieu de réparer ou remplacer un composant du système de refroidissement, notre débitmètre anticipe le problème avant qu’il ne survienne.
4. EV & Batteries. Pour les batteries, un débit constant et uniforme est requis ; de petites différences peuvent affecter leur durée de vie. Le débitmètre aide grâce à une compensation automatique (dépendante du glycol) pour l’uniformité thermique et à une synchronisation température + débit afin d’éviter la dégradation des cellules.
5. Contrôle de la qualité du liquide. La fonction de surveillance de la concentration en glycol est un atout majeur : un faible taux de glycol augmente le risque de gel, et un taux trop élevé dégrade le transfert thermique. Grâce à la mesure automatique, le système s’auto-compense et maintient des performances optimales.
Notre débitmètre ultrasonique transforme un système de refroidissement « passif » en un système intelligent, contrôlé en temps réel, basé sur une ingénierie très précise.
Allengra est une entreprise de développement, et nous pouvons personnaliser les pièces afin de les adapter aux véhicules de série. En collaborant avec les Original Equipment Manufacturers (OEMs), nous sommes en mesure de répondre à des standards élevés et de créer tout un écosystème autour de nos capteurs de précision, en nous appuyant sur notre expertise en technologie Time Of Flight pour proposer une solution fiable sans pièces mobiles.
L’absence de pièces mobiles signifie une meilleure fiabilité, précision, durabilité et un design modifiable afin de répondre aux exigences de tout constructeur.
Pourquoi une entreprise bénéficierait-elle de l’utilisation de débitmètres ultrasoniques comme ALSONIC ?
Tout d’abord, le système de refroidissement d’une voiture bénéficierait fortement de l’utilisation de notre débitmètre, car il fournit un type d’information que l’on n’a généralement pas :
· La façon dont le fluide s’écoule réellement dans le système.
· La qualité du fluide
· Les retards
· Les oscillations
Pas uniquement la température.
Dans la plupart des systèmes de refroidissement, les ingénieurs s’appuient sur des capteurs de température et parfois de pression, mais ceux-ci ne montrent que l’effet (c.-à-d. quelque chose chauffe), pas la cause. Avec un débitmètre, on voit directement s’il y a un débit insuffisant, des obstructions ou une distribution inégale, ce qui rend le diagnostic bien plus rapide et plus précis.
Il devient également beaucoup plus facile d’évaluer à quel point le liquide de refroidissement est bien réparti dans le système. Les architectures modernes comportent souvent plusieurs branches : même si le débit total est correct, certaines zones peuvent rester insuffisamment refroidies. La mesure du débit permet d’identifier ces déséquilibres, qui ne sont pas toujours visibles via les seules données de température, car les températures ont tendance à s’égaliser et peuvent masquer des problèmes локaux.
Elle est aussi essentielle pour calibrer les systèmes modernes à commande électronique. Dans les voitures d’aujourd’hui, y compris les modèles à grand volume, les pompes à eau et les vannes sont pilotées par logiciel. Pour les calibrer correctement, il faut savoir exactement quel débit résulte de chaque commande. Sans cette information, les réglages sont moins précis et peuvent entraîner soit une consommation d’énergie inutile, soit un refroidissement insuffisant.
Gagner du temps est un autre avantage majeur, car le débitmètre peut détecter très tôt des problèmes pendant les essais. Par exemple, si de l’air entre dans le circuit ou si un radiateur commence à se colmater, le débit change immédiatement, avant même que la température n’augmente dangereusement. Les ingénieurs peuvent ainsi identifier la dégradation des composants plus tôt, sans attendre une panne majeure.
Enfin, la mesure du débit donne une vision plus claire de la performance réelle de composants comme les pompes en conditions réelles. Au lieu de se baser uniquement sur des données théoriques, les ingénieurs peuvent voir quel débit est réellement délivré selon différents scénarios d’utilisation, comment la performance évolue dans le temps et si le système fonctionne efficacement.
Pour conclure, notre débitmètre apporte une dimension entièrement nouvelle aux essais. Au lieu de savoir uniquement « à quel point c’est chaud », il aide les ingénieurs à comprendre plus facilement comment la chaleur est réellement transportée à travers le système.
Pour maximiser l’efficacité et la résolution de problèmes, il est nécessaire de comprendre ce qui entre dans le système de refroidissement de la voiture, par exemple l’air. Ici, nous pouvons également inclure un autre composant clé d’un véhicule, plus précisément un Air Intake Flow Meter.
Comment cela fonctionne-t-il ?
Ce type spécifique de débitmètre est un instrument de haute précision qui utilise des ondes sonores plutôt que des pièces mécaniques ou des fils chauffés pour mesurer l’air. Comme il ne contient aucune pièce mobile, il est extrêmement durable et résistant à l’air « sale » souvent présent dans les admissions automobiles et industrielles.
En quoi peut-il aider le système de refroidissement de la voiture ?
1. Efficacité dans les moteurs turbocompressés haute pression.
Comme mentionné plus haut, les moteurs modernes « downsized » utilisent des turbocompresseurs haute pression pour obtenir plus de puissance à partir de cylindrées plus faibles. La capacité de notre instrument à mesurer de 0,3 à 270 m³/h lui permet de suivre l’air aussi bien à un ralenti très faible qu’à pleine charge avec suralimentation. De plus, avec une tenue jusqu’à 10 bar, il ne se fissurera pas et ne fuira pas sous les fortes pressions rencontrées dans les machines heavy-duty ou les voitures hautes performances.
2. Développement & calibration plus rapides.
Les ingénieurs automobiles passent des années à « cartographier » les moteurs, c’est-à-dire à indiquer au calculateur comment réagir à différentes conditions d’air. Au lieu d’installer un capteur de température séparé, un capteur de pression séparé et un débitmètre séparé, ils pourraient utiliser cette unité tout-en-un. De plus, notre air intake flow meter simplifie le faisceau électrique et réduit le nombre de points de défaillance dans le véhicule, diminuant les coûts de garantie pour les constructeurs.
3. Conformité aux émissions en temps réel.
Des normes d’émissions mondiales plus strictes (comme Euro 7) exigent des véhicules « propres » non seulement en laboratoire, mais aussi en conditions réelles. Le cœur de l’appareil mesure la vitesse réelle de l’air. En envoyant des impulsions ultrasonores en amont et en aval, il détermine en temps réel le débit volumique exact, sans être affecté par l’usure mécanique ou la densité de l’air. Pour convertir ce volume en débit massique, les capteurs de pression en céramique et le PT1000 intégrés calculent la densité de l’air à l’aide de la loi des gaz parfaits. En combinant la vitesse ultrasonore avec les données de pression et de température, le véhicule peut calculer le nombre exact de molécules d’oxygène entrant dans le système. Cela permet à l’ECU d’ajuster immédiatement la calibration en fonction des changements d’altitude (pression) ou de chaleur ambiante, en maintenant des émissions faibles que la voiture soit dans les Alpes ou dans le désert du Sahara.
