高精度な流量計測と流量制御のための高度な超音波ソリューション
Allengraでは、産業界における流体の流量計測、監視、制御のあり方を変革する超音波センシング技術を先駆的に開発しています。当社の非接触型超音波ソリューションは、液体および気体の両方において比類のない精度を実現し、従来の機械式メーターの制約を解消するとともに、最も要求の厳しい用途でも優れた性能を発揮します。
時間差飛行原理に基づき、当社の ultrasonic transducers は、上流および下流に伝播する音響パルスの伝搬時間差を解析することで流体速度を測定します。この非接触方式により、圧力損失ゼロ、磁気干渉の影響を受けないこと、そして圧力、密度、電気伝導率に左右されない優れた信頼性を実現します。
当社のセラミックバルブ技術により、私たちは精密な流量測定とリニア流量制御を組み合わせる分野のパイオニアです。

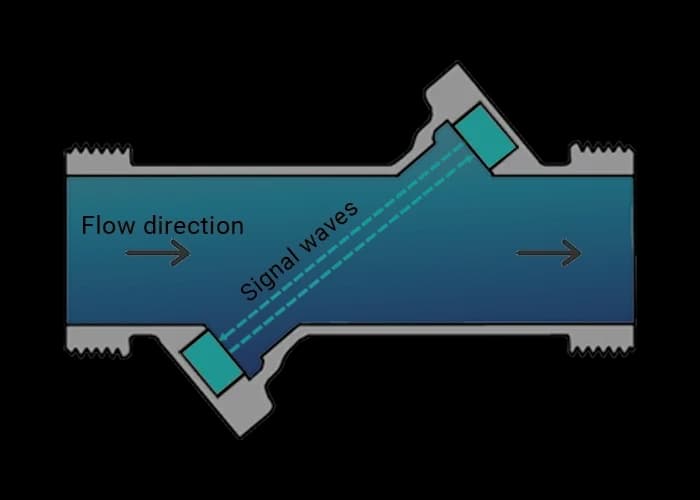

超音波の原理 - 飛行時間原理
ガス気泡検出 - 技術
高速温度測定 - 高速応答時間

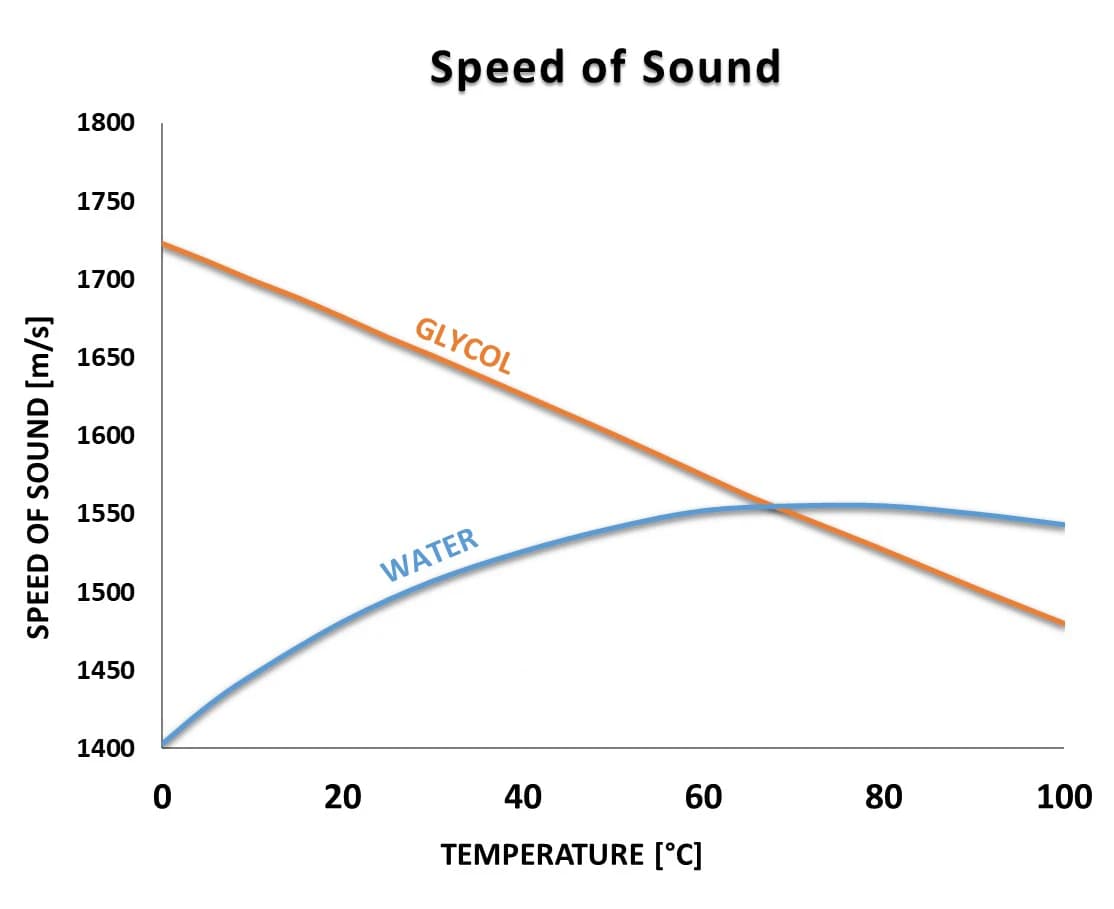

グリコール濃度 - グリコール濃度の検出と凝固点の推定
流体分析 - 流体識別
ガス濃度および混合比の測定
ナレッジベース
超音波飛行時間測定は、流れに対して角度をつけて配置された2つのトランスデューサ間で音響パルスを送信します。上流方向と下流方向のパルスの伝搬時間差は流体速度に比例し、正確な流量計算を可能にします。この原理は圧力、密度、導電率に依存しないため、清浄な液体に適用できます。内蔵の温度補償により、熱的な動作範囲全体で精度を維持します。
超音波センサーは、電磁式メーターや渦流量計とは異なり、優れたターニンダウン比、低圧力損失、磁気干渉や電気干渉への耐性を備えています。可動部がないため、メンテナンスが不要になり、保守間隔が延長され、機械式メーターと比べて総所有コストを削減できます。超音波技術は、他の方式では精度や再現性の確保が難しい双方向および低流量の用途において、より優れた性能を発揮します。
超音波センサーは、安定した渦発生のために最小 Reynolds 数を必要とする渦流量計と比べて、低流量域での感度が優れており、より広いターダウン比を実現します。渦技術とは異なり、超音波計測では圧力損失がゼロで、渦流量計の精度を損なう可能性がある振動起因のノイズの影響を受けません。さらに、流路内に障害物がないため、超音波センサーは粘性流体や、流れの乱れを最小限に抑えることが重要な用途に最適です。
超音波センサーは、安定した渦の放出に最低レイノルズ数を必要とする渦流量計よりも、低流量時の感度に優れ、広いターンダウン比を実現します。渦流量計技術とは異なり、超音波測定には圧力損失がなく、振動によるノイズの影響も受けません。流路内に障害物がないため、超音波センサーは高粘度流体や、流れの乱れを最小限に抑えることが求められる用途に最適です。
当社の信号処理アルゴリズムは、高度なフィルタリング、マルチパス平均化、およびリアルタイム温度補償を組み込むことで、環境ノイズや機械的干渉を排除します。センサーハウジングは機械的に分離されており、振動が音響経路へ結合するのを最小限に抑えるよう設計されています。自動車および産業用途の振動プロファイル全体にわたる広範な試験により、過酷な動的条件下でも測定精度が仕様内に維持されることが確認されています。
