AzAllengra Smart Valve egy térfogatáram-érzékelő és szabályozó egyben: Egyszerre méri az áramlást, a hőmérsékletet és a nyomást, így szabályozza a folyadékok áramlását.
Az Allengra Smart Valve az ultrahangos áramlásérzékelő és a szabályozószelep új kombinációja a fűtési, víz-, élelmiszer- és gyógyszeripar számára. A piacon az első olyan szabályozószelepként, amely az ultrahangos mérési technológia alapján működik, egy térfogatáram-érzékelő és szabályozószelep egyben: egyszerre méri az áramlást, a hőmérsékletet és a nyomást, és szabályozza a folyadékok áramlását.
Ez például egy fűtési kört egy adott vízmennyiséggel tud szabályozni, függetlenül a fűtőcsövek ellenállásától. Ezáltal kompenzálja a nagy nyomásingadozásokat, így a folyadékok mérése és szabályozása nagy pontossággal és következetességgel történik.
Előny a tapasztalat és a megfigyelés révén
A 2005-ben alapítottAllengra GmbH jelentős tapasztalattal rendelkezik az ultrahangos áramlásérzékelők fejlesztése és gyártása terén, többek között olyan világcégek számára a fűtési ipar és az energiagazdálkodás területén, mint a Viessmann és a Weishaupt.
Az Allengra dinamikus csapata folyamatosan kihívást jelent, hogy új innovatív ötleteket építsen be ügyfelei termékeibe. Az Allengra által a múltban felállított számos különböző próbapaddal kialakult egy áramlásérzékelők alapkészlet, amely többé-kevésbé ugyanazokat az elemeket tartalmazta:
- Egy érzékelő a csőnyomáshoz, egy a nyomáskülönbséghez, kombinálva egy érzékelővel a statikus nyomáshoz
- Egy hőmérsékletérzékelő és egy érzékelő a közeg áramlásához és mennyiségéhez
- Egy működtető és egy szelep az áramlás szabályozásához
Az ipari ügyfelek támogatják a fejlesztést
Így született meg az intelligens szelep ötlete: Az Allengra egy egyszerű és kompakt érzékelő megtervezését tűzte ki célul egy jól értékelt és tesztelt működtetővel kombinált, kerámia szelepvezérlő rendszerrel. Az Allengra néhány meglévő ügyfele 2014 óta részt vett a magasan integrált szelep fejlesztésében, és a következő években más vállalatok is érdeklődést mutattak az OEM termék iránt, hogy korszerűsítsék és fejlesszék fűtési és adagolási alkalmazásaikat.

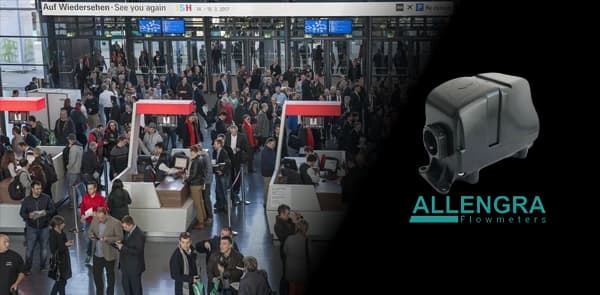

Három évnyi tesztelés és értékelés után az Allengra mostanra elérte az intelligens szelep teljes integrációját, amelyet a 2017-es frankfurti ISH kiállításon a standon élénken bemutatnak.
Az Allengra az új technológiához egy prototípus gyártósorba fektetett be a kerámia technológiához, amelyet eredetileg az áramlásszabályozó gyártásához használtak, és amely az alacsony szükséges nyomaték és a nagy sűrűség előnyét kínálja. Az aktuátorokat egy tapasztalt hajtóműtervezővel együttműködve fejlesztették ki, értékelték és optimalizálták. Annak érdekében, hogy a mechanikai tervezés és gyártás minden követelményének megfeleljen, az Allengra egy új, közvetlen CAD/CAM-kapcsolattal rendelkező marógépbe is beruházott, és több műanyag fröccsöntő géppel bővítette gépparkját.
A határfelületi problémák kiküszöbölése:
Az ipari folyamatok digitalizálása ma már nagy mennyiségű adat kezelésében és a komplexitás kezelésében segíti a gyártó vállalatokat. A termelékenység növelése könnyebben elérhető a műszaki támogatással, például az információáramlás vizualizálásával.
A vállalat sikeres digitalizálásának lehetőségei többek között a gyártásban rejlenek. Ennek fontos előfeltétele a folyamatok szabványosítása. Az Allengra az intelligens szeleppel segíti ügyfeleit a digitalizálásban olyan termékek kifejlesztésével, amelyek kiküszöbölik az interfészproblémákat, és így segítenek abban, hogy a termelési adatok elérhetővé váljanak a vállalat Ipar 4.0 tájékán.
Funkciók és alkalmazások:
- A Smart Valve
- A Smart Valve az alkalmazások széles körét lefedi:
- Fűtéselosztás
- Fűtési rendszer állandó automatikus hidraulikus kiegyenlítése
- Radiátorok zajszintjének célzott csökkentése
- Konstans áramlásszabályozás még különleges körülmények között is, például nagy nyomásváltozások esetén
- Nívószabályozás meghatározott mennyiségek és nyomás mérésével
- Egy tartályból történő kiáramlás egyenletes és szintfüggetlen szabályozása
- Italok pontos adagolása
Specifikációk
A Smart Valve három különböző változatban kapható:
- DN½" 3 és 600 l/h közötti áramlási mennyiségekhez
- DN¾" 5 és 2.500 l/h közötti áramlási mennyiségekhez
- DN1" 15 és 5000 l/h közötti áramlási mennyiségekhez
- DN32 25 és 12.000 l/h közötti áramlási mennyiségekhez
.
Az ultrahangos vezérlőszelep 5-100 °C hőmérséklet-tartományt és 0-6 bar nyomást tud kezelni. A kommunikáció például UART-on, PWM-en, impulzus kimeneten stb. keresztül történik. Kívánságra az áramellátás lítium akkumulátorral több évre biztosítható.
A Smart Valve szinte teljes egészében műanyagból vagy igény esetén sárgarézből készül, ezért az érzékelőkben nincsenek mechanikus mozgó alkatrészek, a lebegő részecskék, a szennyeződés vagy a homok nem befolyásolja a hosszú távú stabilitást vagy a mérés pontosságát. A szabályozószelep az élelmiszeriparban való használatra is kiválóan alkalmas, mivel a higiéniai követelmények a holtterek hiánya miatt könnyen teljesíthetők.
