1. De ce contează alegerea debitmetrului în răcirea centrelor de date
Buclele de răcire ale centrelor de date au câteva caracteristici care fac selecția tehnologiei mai importantă decât într-o aplicație HVAC standard.
Cerințele de disponibilitate sunt ridicate. Un debitmetru care necesită service anual sau care cedează în al treilea an nu este doar un cost de mentenanță; este un potențial shutdown al sistemului sau, cel puțin, un gol de date în timpul înlocuirii. Buclele de răcire nu pot fi adesea izolate fără a afecta echipamente IT active.
Compozițiile fluidelor variază. Buclele primare funcționează frecvent cu amestec glicol-apă. Buclele secundare din sistemele de direct liquid cooling folosesc adesea apă deionizată, care este agresivă față de anumite materiale. Unele sisteme utilizează fluide dielectrice speciale. Un contor care funcționează bine în apă curată poate coroda, se poate înfunda sau poate indica eronat în aceste medii.
Cerințele de acuratețe sunt reale. Calculul energiei termice — cifra care intră în raportarea PUE, verificarea SLA și optimizarea operațională — depinde direct de acuratețea debitului. Un contor care citește cu 3% mai mult vă oferă valori energetice sistematic greșite pe toată durata de viață a instalației.
Marjele de presiune pot fi strânse. Sistemele cu pompe cu turație variabilă sunt optimizate pentru a livra presiunea minimă necesară pentru un debit adecvat. Un debitmetru care adaugă 0,5 bar pierdere de presiune fie obligă pompa să lucreze mai mult, fie reduce marja de debit disponibilă. Niciuna nu este gratuită.
2. Cum măsoară debitmetrele mecanice
Debitmetrele mecanice extrag energie din curgerea fluidului pentru a acționa un mecanism de măsurare. Abordarea specifică variază în funcție de tip:
Debitmetrele cu turbină plasează un rotor cu palete în calea de curgere. Viteza fluidului rotește rotorul; turația este proporțională cu debitul. Sunt precise la condițiile nominale de debit și oferă o ieșire simplă cu impulsuri.
Debitmetrele vortex măsoară frecvența vârtejurilor generate în spatele unui obstacol (bluff body) introdus în conductă. Frecvența de desprindere a vortexurilor este proporțională cu viteza, conform relației Strouhal. Fără piese rotative, dar tot un obstacol intruziv în calea de curgere.
Debitmetrele cu presiune diferențială, plăcile cu orificiu, tuburile Venturi și duzele de debit creează o cădere de presiune cunoscută și deduc debitul din aceasta. Fizică simplă, dar pierderea permanentă de presiune este o caracteristică inerentă principiului de măsurare.
Debitmetrele volumetrice (positive displacement) captează și numără volume fixe de fluid per ciclu. Foarte precise la debite mici, dar au piese în mișcare și sunt sensibile la schimbările de vâscozitate.
Ce au în comun toate tipurile mecanice: introduc ceva în calea de curgere, iar acel „ceva” fie se mișcă, fie obstrucționează, fie ambele. Aceste două caracteristici determină majoritatea diferențelor practice într-o aplicație de răcire pentru centre de date.

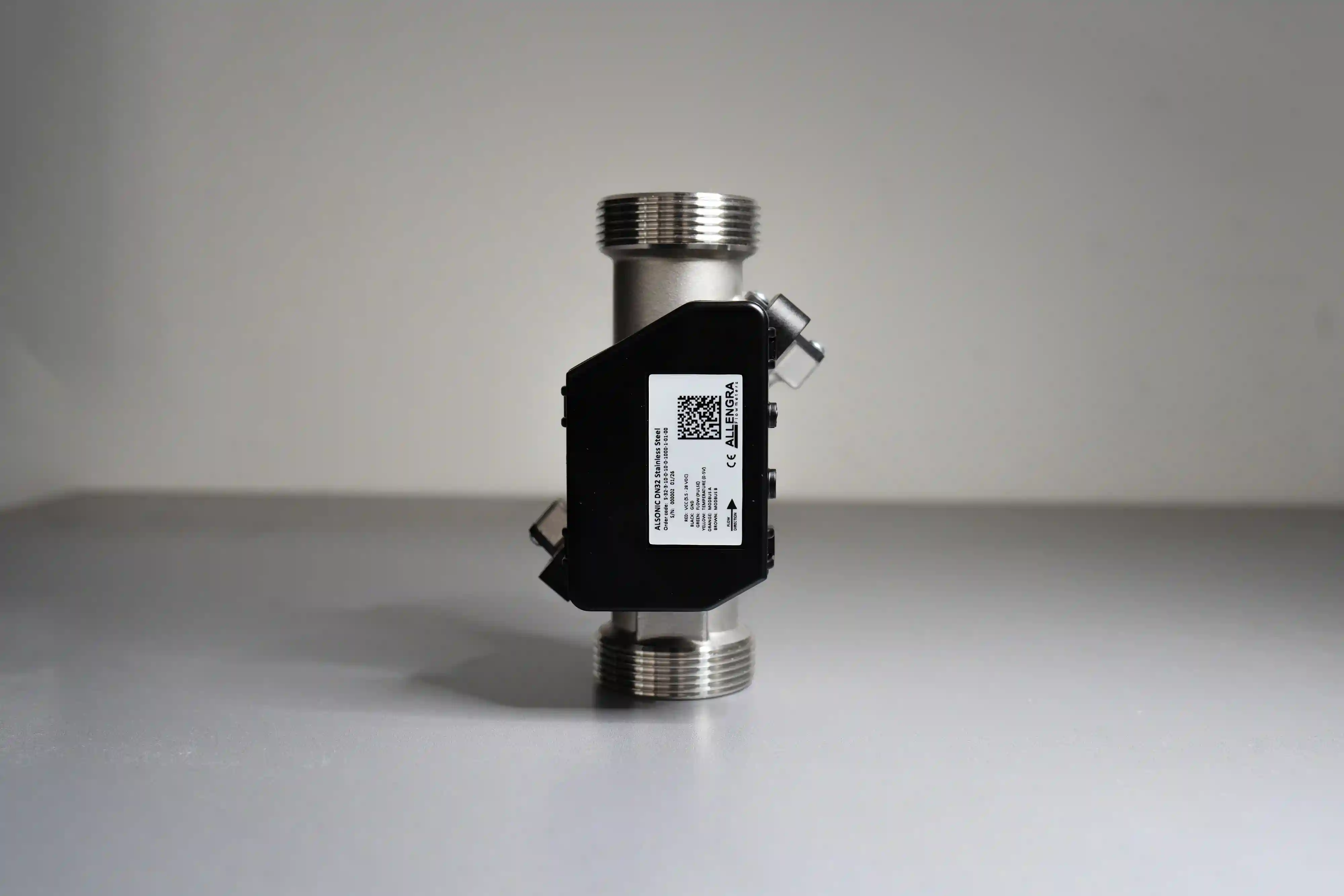

3. Cum măsoară debitmetrele ultrasonice time-of-flight
Debitmetrele ultrasonice time-of-flight funcționează măsurând cât timp îi ia unui impuls sonor să se deplaseze între două traductoare montate pe conductă, unul în amonte, unul în aval.
Un impuls trimis în aval (cu curgerea) ajunge puțin mai repede decât unul trimis în amonte (împotriva curgerii). Timpul total de tranzit prin conductă este măsurat în microsecunde; diferența amonte/aval este mult mai mică decât timpul absolut de tranzit și este direct legată de viteza fluidului. Dacă măsurați suficient de precis diferența de timp de tranzit, obțineți o citire precisă a debitului. Dacă integrați pe secțiunea conductei cu un design multi-path, obțineți un contor care gestionează profile de curgere neideale fără a avea nevoie de porțiuni lungi de conductă dreaptă.
Ceea ce face această metodă cu adevărat diferită față de măsurarea mecanică este ceea ce nu face. Nu există nimic în curgere. Nici rotor, nici bluff body, nici orificiu. Traductoarele se prind la exteriorul conductei sau se montează la nivel cu peretele conductei — în ambele cazuri, măsurarea este fără contact. Fluidul nu atinge niciodată elementul de detecție. Calea de curgere este neobstrucționată.
Fizica oferă și mai mult decât debit. Viteza sunetului într-un fluid este o funcție de compoziția fluidului și temperatură. Asta înseamnă că un debitmetru ultrasonic poate măsura concentrația de glicol, poate detecta prezența bulelor de gaz (care schimbă dramatic răspunsul acustic) și poate semnala modificări ale proprietăților fluidului, toate din aceeași măsurare care oferă debitul. Asta face ALSONIC de la Allengra: măsurarea time-of-flight conține informații despre proprietățile fluidului alături de citirea debitului, iar electronica interpretează ambele.
4. Pierdere de presiune și implicații asupra energiei de pompare
Aici diferența dintre tehnologii devine un cost de operare direct.
Fiecare obstacol dintr-o conductă creează o cădere de presiune. Această cădere trebuie compensată de pompă. Mai mult lucru al pompei înseamnă mai multă energie.
Pierderea de presiune depinde de contor și de viteză, dar ca ordin de mărime: debitmetrele cu turbină într-o linie de apă răcită de 100 mm, la viteze tipice (1–3 m/s), se situează în intervalul 0,05–0,3 bar în majoritatea curbelor publicate; plăcile cu orificiu adaugă o pierdere permanentă de aproximativ 50–80% din presiunea diferențială măsurată, care poate fi 0,3–1,5 bar la rapoarte beta mici.
Un debitmetru ultrasonic cu pierdere de presiune redusă, fără element intruziv, practic nu adaugă nimic. Semnalul este extras acustic; fluidul „nu știe” că există contorul. Asta înseamnă că nu este afectată curba pompei, presiunea sistemului nu trebuie crescută pentru compensare, iar economiile VFD nu sunt parțial anulate de hardware-ul de măsurare.
Pentru un sistem de apă răcită care funcționează continuu, chiar și o reducere de 0,3 bar a înălțimii de pompare la debit constant se traduce în economii anuale de energie măsurabile. Calculul depinde de debit, randamentul pompei, orele anuale de funcționare și diferența de pierdere de presiune dintre cele două opțiuni de contor.
5. Considerații privind mentenanța și uzura
Contoarele mecanice se uzează deoarece au piese în mișcare sau componente aflate în contact cu fluidul, expuse la coroziune și depuneri.
Rulmenții rotorului de turbină. Tind să se uzeze în timp, mai ales în fluide cu lubricitate scăzută sau în apă deionizată, unde nu există conținut dizolvat care să ofere nici măcar o lubrifiere minimă.
Debitmetrele vortex nu au piese rotative, dar au un bluff body care poate acumula depuneri, în special în sisteme cu contaminare particulată sau creștere biologică. Un bluff body parțial colmatat modifică caracteristicile de desprindere a vortexurilor și deplasează calibrarea.
Plăcile cu orificiu și alte debitmetre DP sunt simple mecanic, dar necesită linii de impuls și traductoare de presiune diferențială care se pot bloca, îngheța sau coroda. În sisteme cu glicol, mentenanța liniilor de impuls este un aspect important.
Debitmetrele ultrasonice fără piese mobile udate de fluid nu au un mecanism de uzură echivalent. Nu există nimic care să corodeze în curgere, nimic care să se depună, nimic de înlocuit periodic. Un debitmetru fără mentenanță.
Pentru aplicațiile din centre de date, unde izolarea buclei de răcire înseamnă risc pentru IT, eliminarea mentenanței programate pentru debitmetre este un beneficiu operațional real.
6. Compatibilitatea agentului de răcire și calitatea fluidului
Buclele de răcire ale centrelor de date folosesc o gamă de fluide, iar nu toate tipurile de debitmetre le gestionează pe toate la fel de bine.
Glicol-apă. Standard în buclele primare de apă răcită pentru protecție la îngheț. Majoritatea contoarelor mecanice gestionează concentrații standard de glicol, dar procentul de glicol afectează vâscozitatea, ceea ce afectează calibrarea contoarelor cu turbină și DP. Un contor ultrasonic care măsoară viteza sunetului poate determina direct concentrația de glicol și o poate compensa în calculul de energie. Gama ALSONIC face acest lucru nativ. Un contor cu turbină calibrat la 30% glicol va avea o deplasare de calibrare dacă acea concentrație se modifică.
Apă deionizată. Fluidul standard în buclele secundare de direct liquid cooling. Apa deionizată este agresivă față de majoritatea metalelor deoarece absența ionilor dizolvați determină schimb ionic la suprafața udată; fierul și cuprul corodează rapid, iar chiar și unele aliaje de inox prezintă atac măsurabil pe parcursul unei durate de viață de câțiva ani. Rulmenții turbinelor sunt deosebit de vulnerabili. Măsurarea ultrasonică elimină preocuparea legată de metalul udat pentru senzorul de debit în sine; carcasa traductorului poate fi specificată din materiale compatibile, fără problema de rulmenți și rotor.
Fluide dielectrice speciale. Folosite în imersie sau în unele sisteme de răcire cu lichid monofazic. Acestea au adesea vâscozitate mai mare decât apa și pot fi dificil de măsurat cu contoare cu turbină, care au o curbă de răspuns dependentă de viteză și care se schimbă odată cu vâscozitatea. Ultrasonic time-of-flight este relativ insensibil la vâscozitate, ceea ce îl face mai fiabil între tipuri de fluide.
Curățenia fluidului. Într-o instalație reală, chiar și sistemele cu filtrare bună vor vedea în timp un anumit nivel de particule. Rulmenții turbinei acumulează depuneri. Plăcile cu orificiu colectează resturi pe fața din amonte. Un contor ultrasonic fără obstacole nu are un punct de colectare.
7. Ieșiri digitale și integrare
Atât contoarele mecanice, cât și cele ultrasonice pot oferi ieșiri cu impulsuri pentru totalizarea debitului. Diferența este ce altceva pot oferi.
Un contor cu turbină sau vortex vă oferă debitul. Atât, fizica măsurării nu susține nimic în plus.
Măsurarea unui contor ultrasonic conține informații suplimentare. Viteza sunetului în fluid, atenuarea semnalului și modelul de răspuns acustic conțin date despre compoziția fluidului, conținutul de gaz și profilul de curgere. Un contor care extrage și comunică aceste informații așa cum o face ALSONIC vă oferă debitul, profilul de viteză al fluidului, concentrația de glicol, starea detectării bulelor și indicatori ai calității semnalului, toate dintr-un singur punct de măsurare.
Pentru integrare, senzorii ALSONIC suportă Modbus RTU pentru integrare BMS și DCIM, IO-Link pentru aplicații OEM de producători de echipamente (care transportă date complete de diagnostic pe un singur cablu alături de valoarea de proces), LIN-Bus pentru integrare în controlere CDU embedded și ieșiri analogice și cu impulsuri standard pentru sisteme legacy. Această acoperire contează când specificați un contor care trebuie să funcționeze într-un design nou de CDU și, de asemenea, într-un building management system existent.
Contoarele mecanice oferă de obicei ieșire cu impulsuri sau 4–20 mA. Suportul de protocoale este mai puțin consecvent și rareori include ieșiri de diagnostic.
8. Când este potrivită fiecare tehnologie
Contoarele mecanice încă își au locul. Întrebarea practică este unde se potrivesc și unde nu; restul acestei secțiuni oferă regula generală.
Folosiți un contor ultrasonic time-of-flight când:
Bugetul de pierdere de presiune este strâns (sisteme VFD, bucle lungi de distribuție)
Fluidul este apă deionizată sau un fluid agresiv pentru rulmenți și metale
Accesul pentru mentenanță este limitat sau întreruperile de mentenanță implică risc IT
Aveți nevoie de date despre proprietățile fluidului alături de debit (concentrație de glicol, detectare bule)
Se așteaptă ca instalația să funcționeze 10+ ani fără service
Contează profunzimea integrării: sunt necesare Modbus, IO-Link sau ieșiri de diagnostic
Gama de debit este largă, inclusiv condiții de debit mic unde contoarele cu turbină devin inexacte
Contoarele mecanice pot fi încă potrivite când:
Aplicația este o sub-buclă cu impact redus, unde cerințele de acuratețe sunt relaxate
Bugetul este foarte limitat și integrarea digitală nu este necesară
Instalația are vane de izolare ușor accesibile și există ferestre de mentenanță disponibile
Fluidul este curat, stabil, apă standard fără preocupări legate de variația glicolului
Tronsoanele drepte și spațiul de instalare sunt suficiente, iar pierderea de presiune nu este o problemă
Pentru măsurarea în instalația primară, buclele secundare CDU și orice aplicație în care datele de debit alimentează raportarea energetică sau controlul BMS, argumentul pentru ultrasonic este puternic. Pentru un punct simplu de monitorizare pe o ramură necritică, unde ±5% este acceptabil și mentenanța este ușoară, un contor mecanic poate fi suficient.
9. Checklist de specificație pentru aplicații de răcire
Înainte de a selecta o tehnologie de debitmetru pentru o buclă de răcire, parcurgeți următoarele:
Compoziția fluidului confirmată: doar apă, glicol-apă (ce concentrație?), apă DI, fluid dielectric?
Gama de debit în funcționare minimă și maximă și ce acuratețe este necesară la debitul minim
Dimensiunea conductei și schedule în punctul de măsurare
Tronson drept disponibil în amonte și în aval
Buget de pierdere de presiune: ce își poate permite sistemul la debit maxim?
Acuratețea necesară a debitului ±0,5%, ±1% sau ±2%? Este pentru facturare/raportare sau pentru monitorizare operațională?
Ieșiri necesare — impuls, 4–20 mA, Modbus, IO-Link, LIN-Bus?
Intervalul de temperatură a fluidului în punctul de măsurare
Acces mentenanță: conducta poate fi izolată? Cât de des este fezabilă o fereastră de mentenanță?
Așteptarea privind durata de viață a instalației: 5 ani, 10 ani, mai mult?
Aveți nevoie de date despre proprietățile fluidului alături de debit (concentrație de glicol, detectare bule)?
Cerințe de trasabilitate a calibrării: MID Class 2 sau echivalent pentru raportare energetică formală?
Compatibilitatea materialelor verificată pentru toate componentele udate sau aflate în contact cu traductorul
Buget pentru total cost of ownership, nu doar prețul de achiziție, inclusiv mentenanță, piese de schimb, intervale de calibrare
Pentru majoritatea aplicațiilor de răcire din centre de date, în special acolo unde sunt implicate apă DI, variații ale glicolului sau marje de presiune strânse, ultrasonic time-of-flight este alegerea mai robustă. ALSONIC de la Allengra se încadrează în această categorie: fără contact și fără uzură, cu măsurare a proprietăților fluidului bazată pe viteza sunetului și opțiuni de integrare Modbus / IO-Link / tensiune / curent de care au nevoie de obicei sălile tehnice și CDU-urile.
