Vă preparați o cafea la un automat, vă turnați o bere de la dozator sau umpleți o sticlă la un dispenser de apă — există șanse mari ca, undeva în spatele scenei, un debitmetru tocmai să-și fi făcut treaba. Acești senzori mici monitorizează exact cantitatea de lichid care trece printr-un sistem, iar în producția alimentară și de băuturi această funcție este mai importantă decât își dau seama majoritatea oamenilor. Dacă măsurarea nu este corectă, rezultatul poate fi o băutură inconsistentă, produs risipit sau, mai rău, o problemă de igienă pe care nimeni nu vrea să o explice unui inspector sanitar.
Acest articol explică modul în care funcționează efectiv debitmetrele, unde sunt utilizate în industria alimentară și a băuturilor și ce alte tehnologii de măsurare concurează pentru aceeași aplicație. La final, veți înțelege de ce debitmetrele ultrasonice și, în special, principiul time-of-flight utilizat în senzorii Allengra au devenit alegerea preferată pentru aplicațiile igienice, destinate industriei alimentare.
Cum funcționează debitmetrele?
Nu toate debitmetrele funcționează în același mod, însă cele mai potrivite pentru industria alimentară și a băuturilor folosesc o metodă numită măsurare ultrasonică time-of-flight.
Imaginați-vă doi traductori ultrasonici mici, montați la capetele opuse ale unei căi de curgere, unul în amonte și unul în aval. Fiecare traductor poate emite și recepționa unde sonore. Iată succesiunea:
Traductorul din amonte emite o undă sonoră care se deplasează în direcția curgerii fluidului, către senzorul din aval.
Traductorul din aval emite o undă sonoră înapoi, împotriva curgerii, către senzorul din amonte.
Ambele unde sunt cronometrate. Unda care se deplasează în direcția curgerii ajunge mai repede (t1), în timp ce unda care se deplasează împotriva curentului are nevoie de puțin mai mult timp (t2).
Această diferență, t1 fiind mai mic decât t2, îi indică senzorului viteza și direcția de deplasare a lichidului.
Niciuna dintre aceste operațiuni nu necesită ca senzorul să atingă sau să interfereze cu fluidul. Deoarece măsurarea are loc fără contact cu lichidul, mai puține componente sunt expuse reziduurilor de lapte, sirop sau bere, care pot favoriza dezvoltarea bacteriilor sau se pot acumula în timp — un aspect important în orice mediu alimentar.
Debitmetrele ultrasonice nu au nici componente mobile, precum palete sau roți dințate, astfel încât nimic din interior nu se uzează și nu se blochează. Microvibrațiile de pe suprafața senzorului creează un ușor efect de autocurățare, menținând precizia debitmetrului chiar și în cazul lichidelor care nu sunt perfect curate. În conductele de băuturi, unde siropurile, pulpa sau mineralele se pot acumula pe alte echipamente, această rezistență la depuneri este esențială.
Senzorii ultrasonici moderni fac mai mult decât să măsoare debitul. Modelele Allengra includ măsurarea integrată a temperaturii, cu timpi de răspuns mai mici de 0,25 secunde (T09 < 0.25 sec), suficient de rapizi pentru a urmări încălzirea unei porții de espresso în timpul dozării. Unele modele detectează și bulele de gaz din conductă, funcție prezentată mai jos.
Unde sunt utilizate efectiv debitmetrele în producția alimentară și de băuturi
Multe debitmetre sunt ascunse adânc în interiorul fabricilor industriale. Însă numeroase altele sunt integrate în echipamente utilizate direct de oameni, de la un automat de cafea dintr-un birou până la dispenserul de apă al unui magazin. Principalele aplicații sunt următoarele.
Automatele de cafea reprezintă una dintre cele mai importante aplicații. Fiecare porție necesită un volum precis de apă, iar apa este adesea aproape de punctul de fierbere, astfel încât senzorul trebuie să facă față atât cerințelor de precizie, cât și temperaturii ridicate. Aici contează cu adevărat răspunsul rapid la temperatură: un senzor RTD obișnuit întâmpină dificultăți în a ține pasul cu viteza de încălzire a apei în timpul preparării, în timp ce un senzor ultrasonic de mare viteză o poate monitoriza în timp real. Micro Flow Meter 2nd Gen de la Allengra a fost conceput exact pentru acest tip de aplicație, cântărind mai puțin de 50 de grame și atingând o precizie de ±2% într-un design compact, cu conectare push-fit.
Dispenser-ele de apă și băuturi răcoritoare
Acestea necesită o precizie similară, în special în mediile comerciale, unde sute de porții pe zi trebuie dozate în mod uniform.
Storcătoare
Pulpa și fibrele pot afecta senzorii mecanici. Deoarece debitmetrele ultrasonice nu au componente rotative în interiorul căii de curgere, acestea rezistă mai bine în timp.
Dispenser-e automate de bere
Bere este carbogazoasă, ceea ce face măsurarea mai dificilă. Un debitmetru mecanic cu turbină rotativă este influențat de bulele din calea de curgere, ceea ce duce la dozări inconsistente. Senzorii ultrasonici evită această problemă, iar modelele Allengra sunt concepute pentru băuturi carbogazoase, măsurând cu precizie indiferent de presiune sau temperatură până chiar înainte de dozare. Micro Flow Meter 2nd Gen permite, de asemenea, curățarea standard cu bilă burete ∅9.5mm.
Dozarea siropului și a CO2
Dozarea este mai puțin vizibilă pentru consumator, dar esențială pentru producător. Stabilirea corectă a raportului sirop-apă într-o linie de băuturi, uneori diluat până la 1:200, determină dacă fiecare sticlă va avea același gust. Dozarea CO2 în liniile de carbonatare urmează aceeași logică: prea puțin, iar băutura este plată; prea mult, iar aceasta devine excesiv de acidulată. Un debitmetru controlează această etapă de dozare, menținând raportul constant de la un lot la altul.
Detectarea bulelor și a recipientelor goale
Într-un automat de cafea, un recipient gol de lapte nu se semnalează întotdeauna, iar pompa poate continua să aspire aer în loc de lapte timp de mai multe cicluri înainte ca cineva să observe. Un senzor care detectează bulele de aer din flux semnalează problema din timp, reducând ciclurile risipite și menținând constantă calitatea băuturii.
În toate aceste aplicații, micro-senzorii Allengra au un set comun de specificații:
Interval de debit: aproximativ 0,02–5 litri pe minut, în funcție de variantă
Presiune de operare: până la 10 sau 16 bar
Temperatură: până la 105°C, acoperind aplicațiile de la dozarea apei reci până la prepararea cafelei aproape de punctul de fierbere
Pagina Allengra dedicată industriei alimentare și a băuturilor prezintă lista completă a aplicațiilor și cazurilor de utilizare.
Alte tipuri de debitmetre utilizate în industria alimentară și a băuturilor
Ultrasonicul nu este singura opțiune, iar alternativele explică de ce producătorii ajung atât de des să îl aleagă.
Debitmetrele cu turbină și debitmetrele mecanice folosesc un rotor mic rotativ sau o roată cu palete în interiorul căii de curgere. Sunt simple și accesibile, însă componenta rotativă reprezintă și punctul vulnerabil: se uzează în timp, este afectată de particulele sau bulele din fluid și necesită întreținere mai frecventă în cazul lichidelor care nu sunt perfect curate.
Debitmetrele electromagnetice (magnetice) funcționează pe baza legii lui Faraday, detectând practic tensiunea generată atunci când un lichid conductor trece printr-un câmp magnetic. Sunt precise și utilizate pe scară largă pentru apă și lapte, însă există o limitare: funcționează numai cu fluide conductoare. Uleiurile, siropurile și alte ingrediente pentru băuturi pur și simplu nu vor fi înregistrate de un debitmetru magnetic, ceea ce limitează utilizarea acestuia pe o linie de producție mixtă.
Debitmetrele Coriolis măsoară direct debitul masic, detectând modul în care un tub vibrant se răsucește pe măsură ce fluidul trece prin el. Sunt considerate un standard de referință în materie de precizie și pot măsura simultan densitatea și temperatura. Compromisul constă în dimensiuni, cost și pierderea de presiune. Debitmetrele Coriolis tind să fie mai voluminoase și mai scumpe decât alternativele ultrasonice, ceea ce le face mai greu de integrat în aplicații OEM compacte, precum un automat de cafea sau un dispenser de blat, unde fiecare gram și fiecare centimetru cub de spațiu contează.
Fiecare dintre aceste tehnologii își are locul său, iar conductele industriale de mari dimensiuni utilizează uneori debitmetre Coriolis sau magnetice, pe bună dreptate. Însă pentru echipamente alimentare și de băuturi compacte, igienice și integrate OEM, senzorii ultrasonici bifează de obicei mai multe criterii simultan: nu au componente mobile, funcționează cu aproape orice fluid, indiferent dacă este conductor sau nu, sunt suficient de compacți pentru carcase înguste și se autocurăță în mod natural, fără operațiuni suplimentare de întreținere.
De ce ultrasonicul este alegerea preferată în industria alimentară și a băuturilor
Tehnologia ultrasonică nu este cea mai bună în orice situație. Măsurarea a mii de litri pe oră într-o conductă industrială de mari dimensiuni poate face ca o altă tehnologie să fie alegerea mai avantajoasă din punct de vedere financiar. Pentru aplicațiile care definesc cea mai mare parte a sectorului alimentar și de băuturi — dispensere, automate de cafea, sisteme de dozare și linii pentru produse lactate — combinația dintre designul igienic, lipsa componentelor mobile și flexibilitatea pentru diferite tipuri de fluide este greu de egalat.
Senzorii ultrasonici sunt, de asemenea, silențioși, încep să măsoare de la debit zero (unele debitmetre mecanice au nevoie de un prag minim înainte de a înregistra ceva) și măsoară debitul în ambele direcții. Atunci când sunt utilizate materiale aprobate pentru industria alimentară și certificări pentru apă potabilă, acolo unde este relevant, senzorul poate fi integrat direct în echipamentele destinate contactului cu alimentele și băuturile.

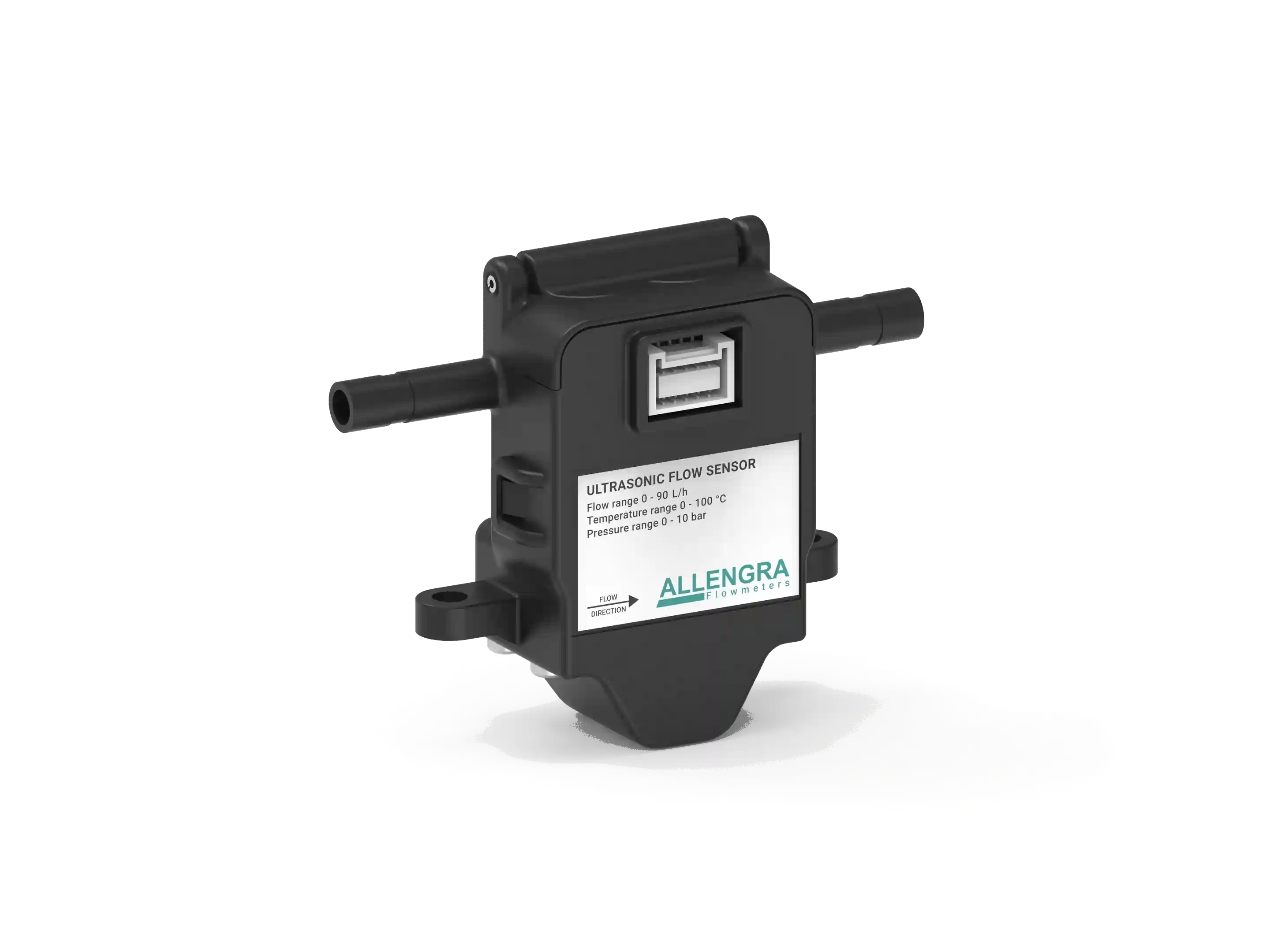

Dacă proiectați echipamente pentru măsurarea precisă a cafelei, laptelui, sucului, băuturilor răcoritoare sau berii, fără a adăuga operațiuni de întreținere, merită să evaluați un senzor ultrasonic compact în raport cu intervalul de debit și tipul de conexiune specifice aplicației dumneavoastră. Pagina Allengra dedicată industriei alimentare și a băuturilor prezintă aplicațiile în detaliu, iar paginile de produs pentru Micro Flow Meter 2nd Gen și Inline Micro Flow Meter conțin specificațiile tehnice complete pentru compararea valorilor.
