Das Forum Wärmepumpe, organisiert vom Bundesverband Wärmepumpe e.V. ist die wichtigste Konferenz der deutschen und europäischen Wärmepumpen-Industrie mit über 400 Teilnehmern. Hier werden Technik, Trends und Politik diskutiert und ausgetauscht.
Mit einem eigenen Stand hat Allengra die ALSONIC Produktlinie vorgestellt. Speziell für die Wärmepumpen Industrie entwickelte ultraschall-basierte Volumenstromsensoren unterschiedlicher Größen.
Hauptaugenmerk lag diesmal auf dem, speziell von Allengra entwickelten Konzept zur Erkennung von und Vermeidung von R290. Dazu hat Allengra einen Demonstrations-Stand mitgebracht.
Allengra’s Stand auf dem Forum Wärmepumpe mit dem R290 Demonstrations-Stand
Dem Konzept liegt die Idee zugrunde, R290 leckagen zu erkennen und die Gas-Separierung im Falle von Leckagen zu verbessern. R290 (Propan) ist leicht flammbar, und daher auch gefährlich. In keinem Fall soll das Propan-Gas ins Gebäude dringen und vor allem nicht unkontrolliert den Heizkreis über einen Gasabscheider oder ein manuell betätigtes Entlüftungsventil entweichen.
Mit Allengra’s neuer und patentierter Lösung, wird der Heizkreis auf Luftblasen geprüft - sowohl vor dem Wärmetauscher als auch dahinter. Wenn Luftblasen nur nach dem Wärmetauscher detektiert werden, dann handelt es sich höchstwahrscheinlich um R290, mit dem Heizungswasser durch eine Leckage im Wärmetauscher in den Kreislauf gebracht wurde. Denn sollte es sich nur um “Luft” handeln, würde der Sensor vor dem Wärmetauscher auch diese Luftblasen erkennen.
Im Falle einer Leckage muss die Wärmepumpe sofort und automatisiert abgeschaltet und ein Installateur gerufen werden.

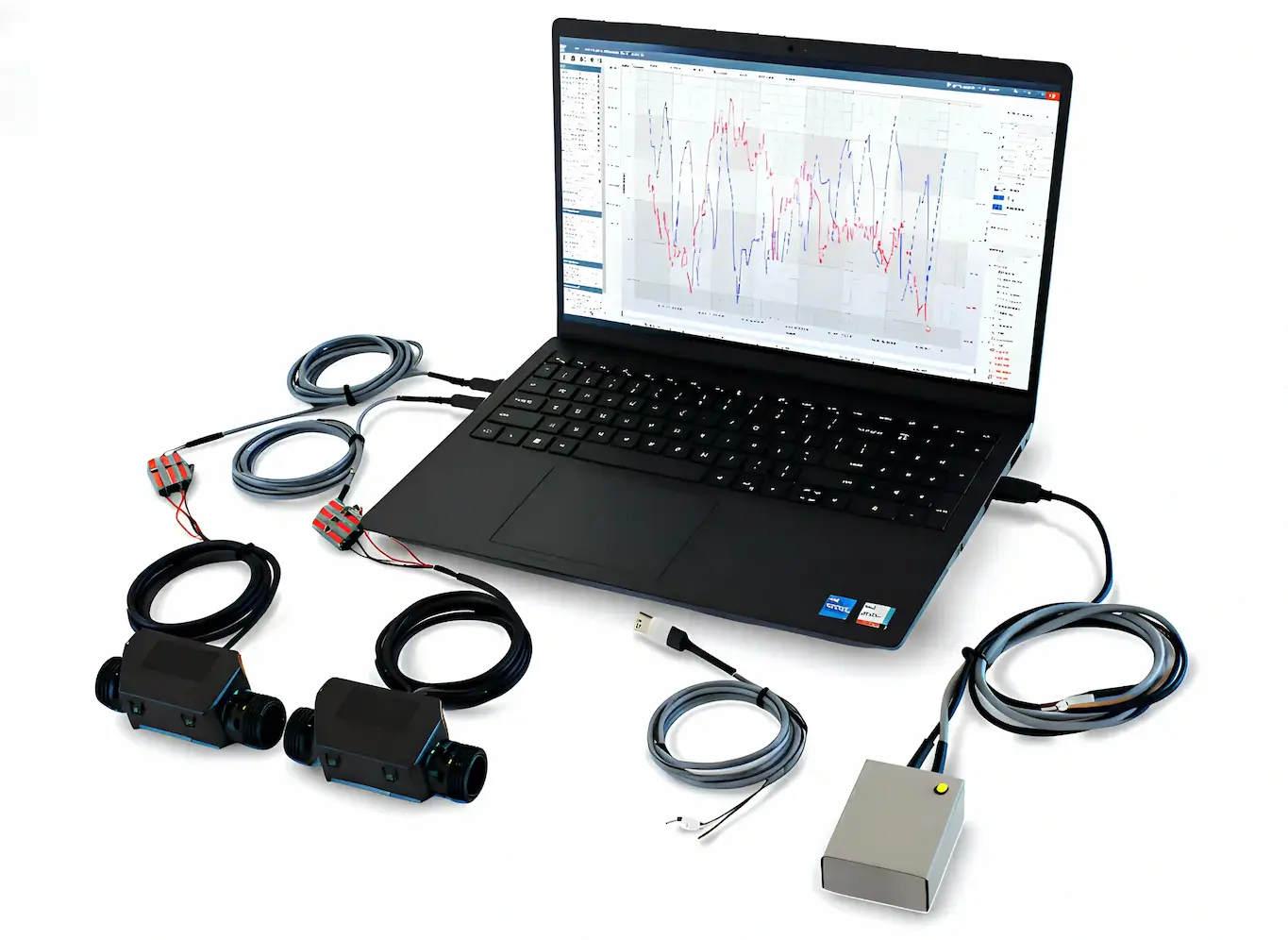

Der Aufbau der beiden Ultraschall-Durchflusssensoren mit Luftblasenerkennung:
Ein Sensor befindet sich am Einlass zum Wärmetauscher, der zweite am Ausgang.
Alternativ, auf derselben Technologie beruhend, kann man den Gasabscheider mit wiederum zwei Sensoren - einer am Eingang, einer am Ausgang - überwachen. Werden hier Luftblasen nicht nur auf der Einlassseite des Gasabscheiders, sondern auch am Auslass detektiert, sollte die Pumpenleistung reduziert werden, um die Effizienz des Gasabscheiders zu erhöhen. Wenn das den gewünschten Effekt nicht herbeibringt, lässt es den Rückschluss zu, der Gasabscheider ist defekt. Auch in diesem Fall sollte schnellstmöglich ein Installateur beauftragt werden, das System zu prüfen.
Die Rückmeldung zum R290 Sicherheitskonzept ist sehr positiv. Die Wärmepumpenhersteller, Installateure und Institute bestätigen, dass dieses Konzept in der Tat das Problem lösen kann. Stand heute gibt es keine anderen zufriedenstellenden Konzepte auf dem Markt.
Das Interesse an Allengra’s Konzept auf dem Forum Wärmepumpe war groß
